臥式鏜鐉加工機

2
臥式鏜鐉加工機

獨特強悍的機械結構,完美體現高剛性、持久穩定性
高剛性、重切削
加工精度更高,更穩定
高精度,高轉速主軸
高速主軸,效率更高

配件

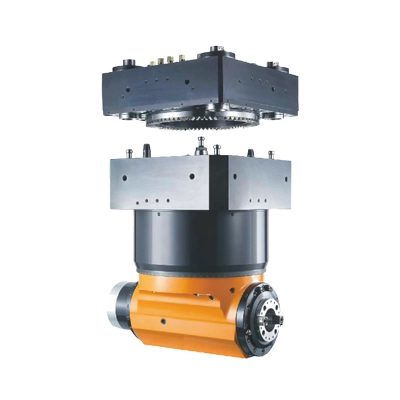

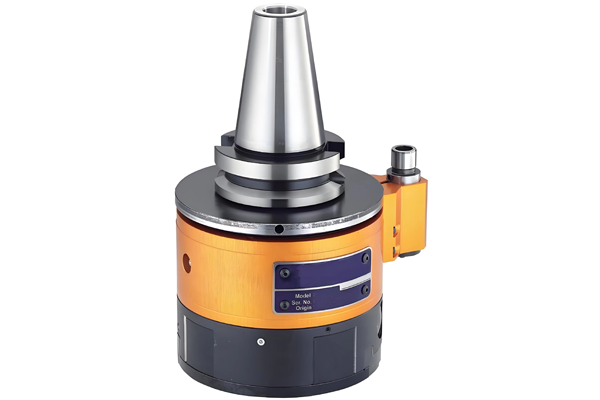

角度頭

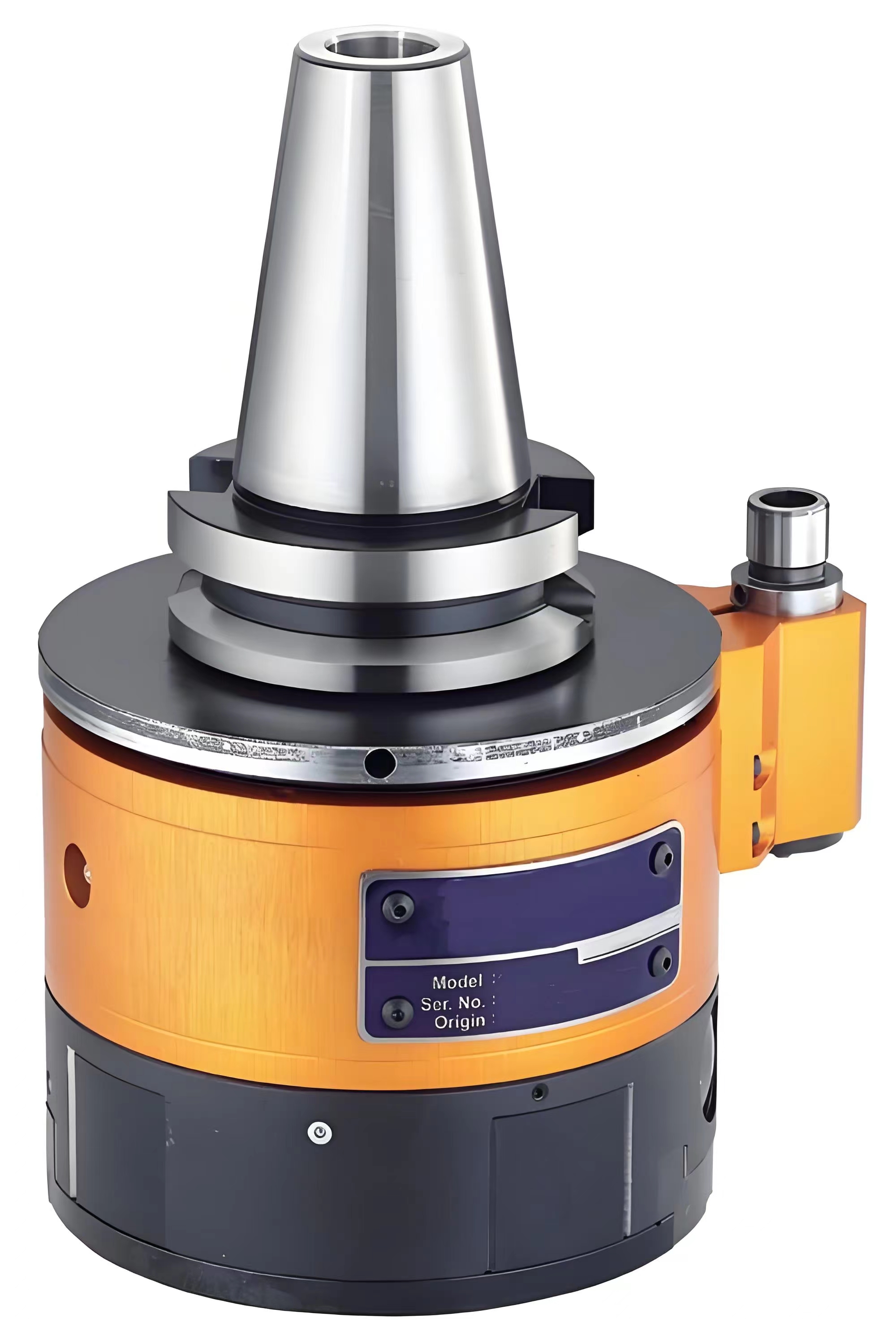

鏜孔刀柄

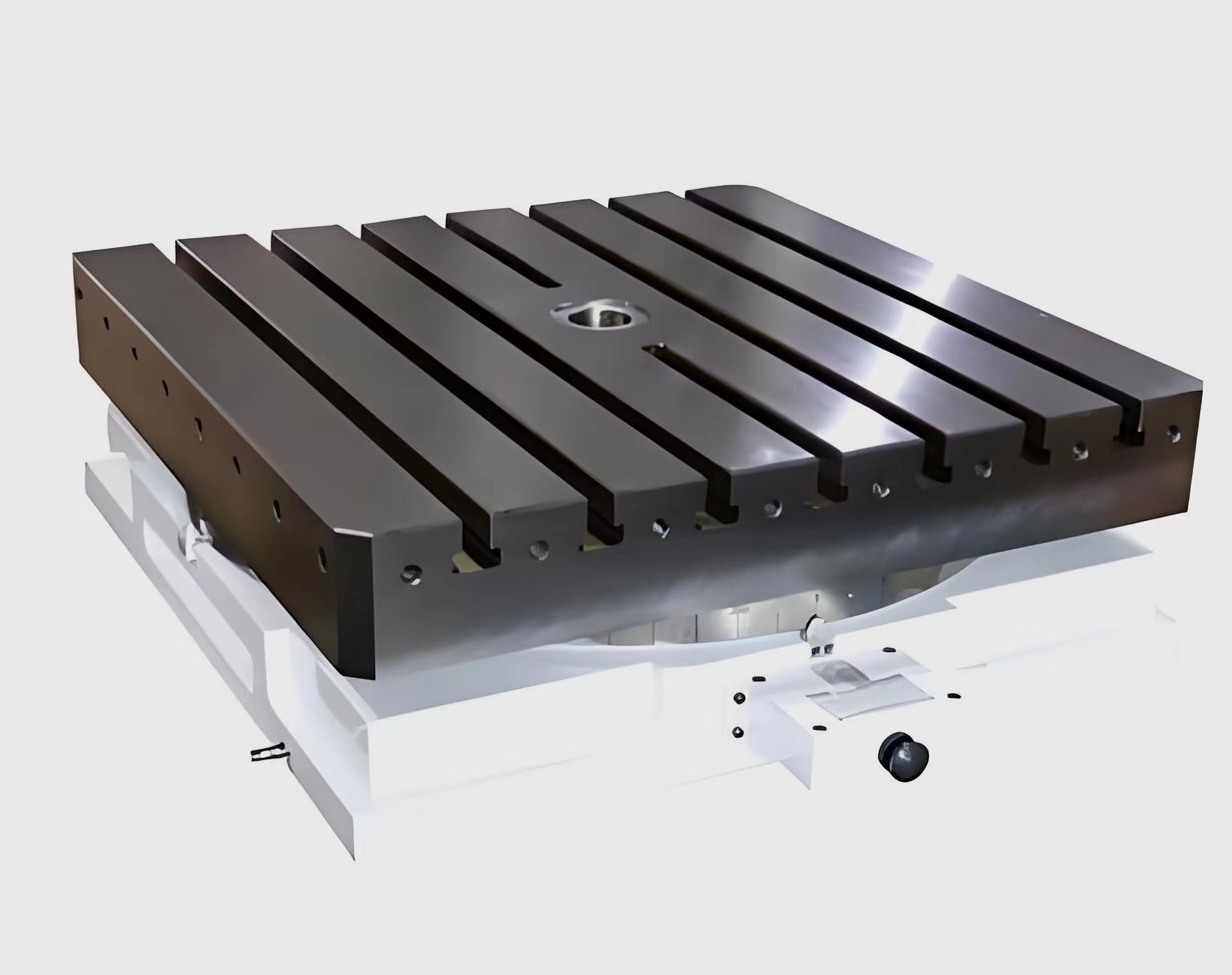

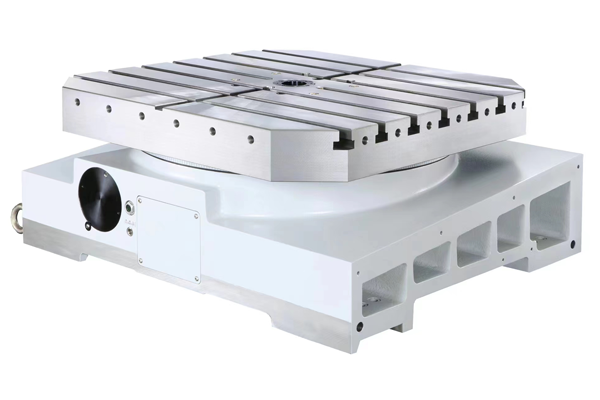

臥式轉台

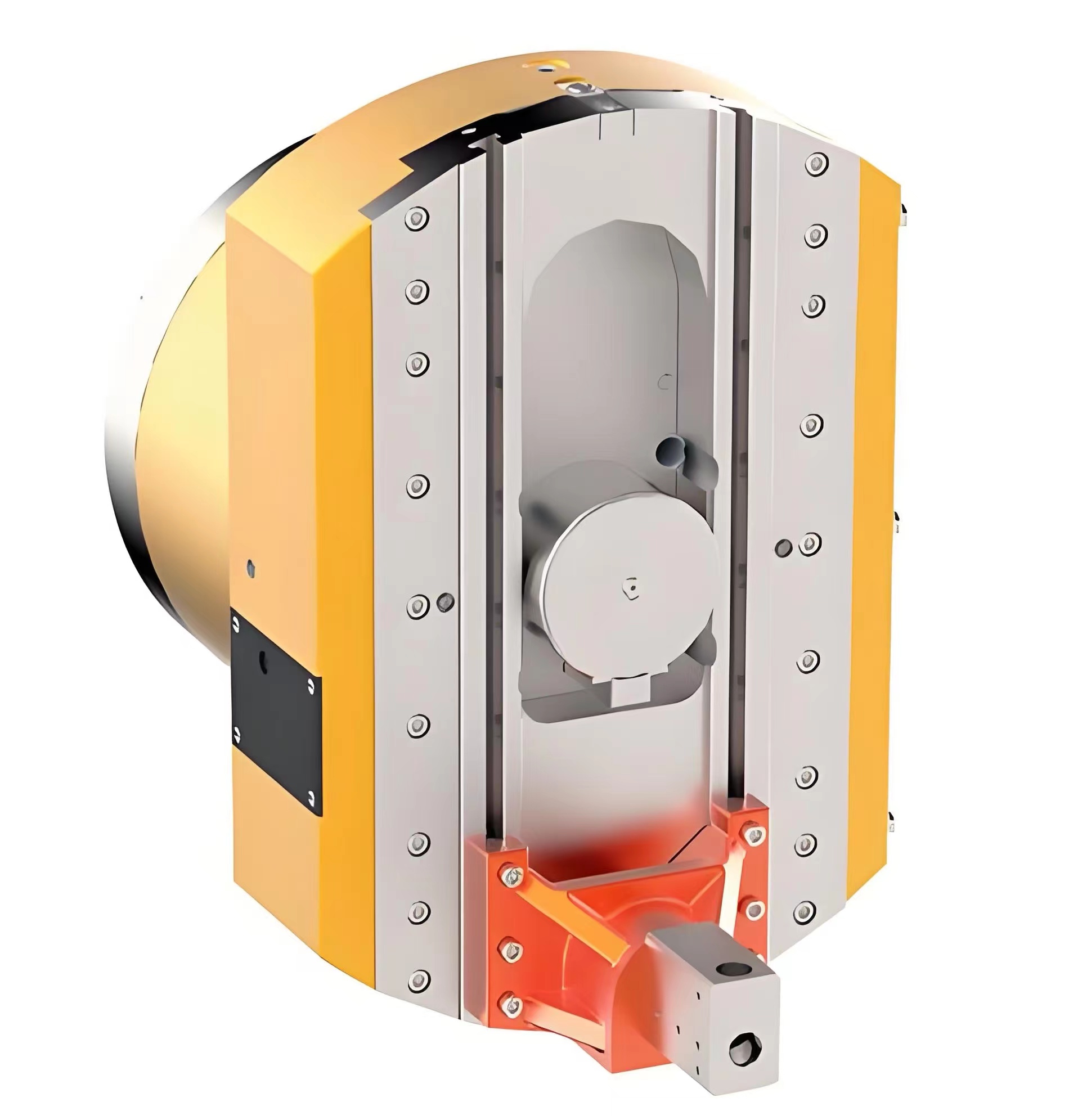

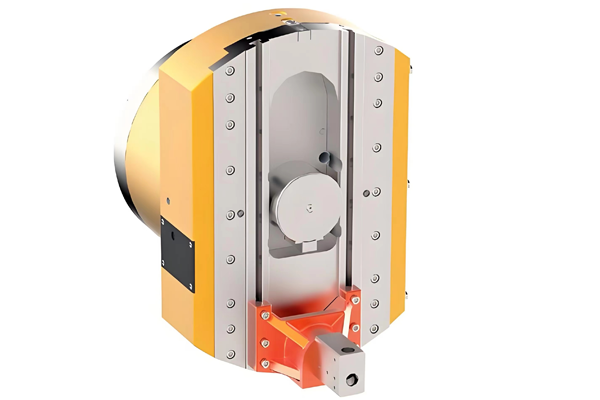

平旋盤

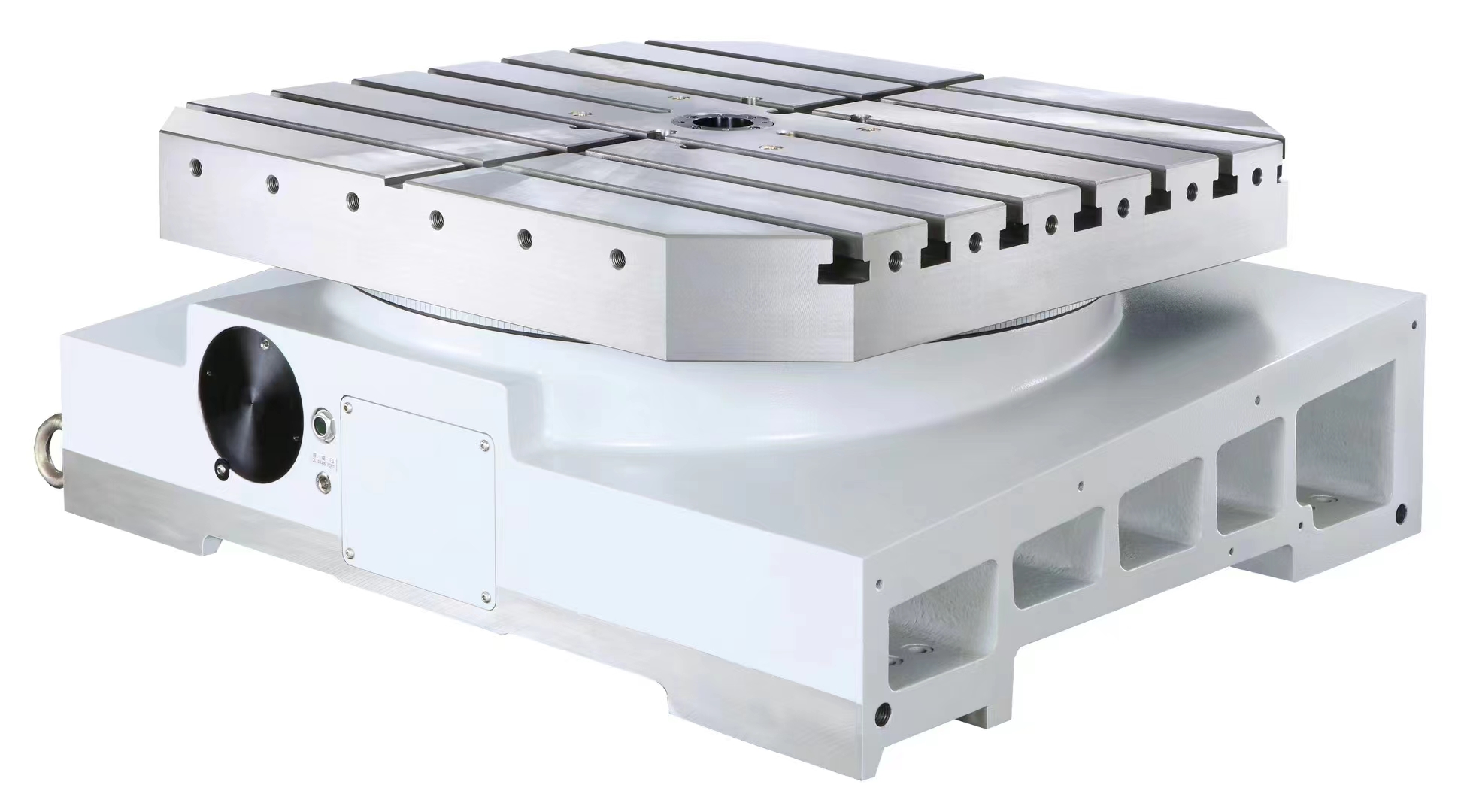

轉台

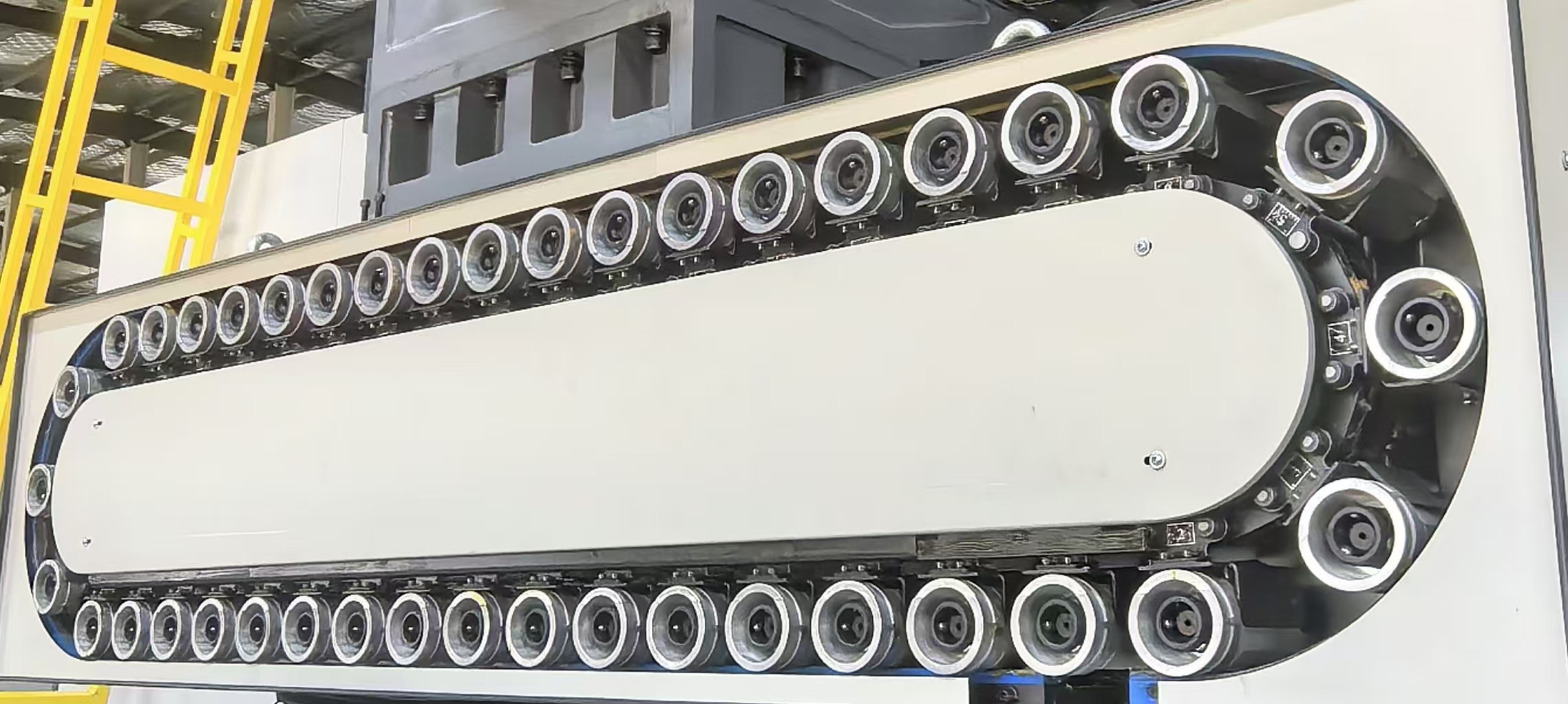

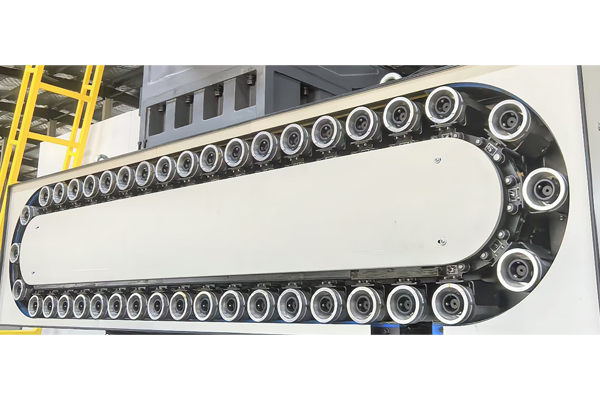

鏈式刀庫
加工件

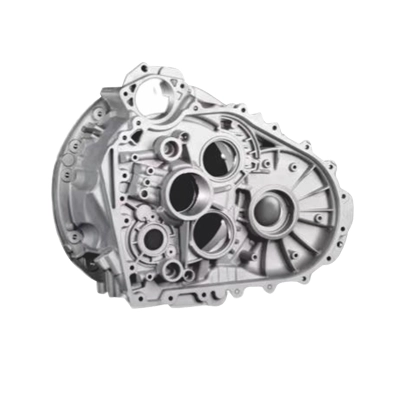

汽車變速箱殼體

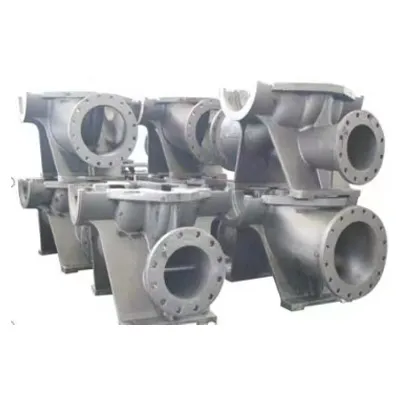

閥體

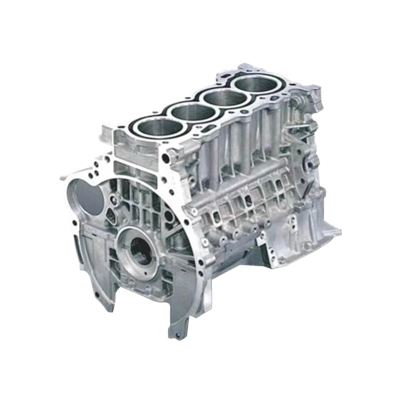

發動機缸體

閥體

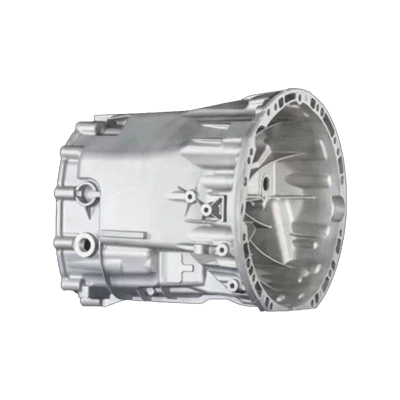

汽車新能源變速箱殼體

閥體

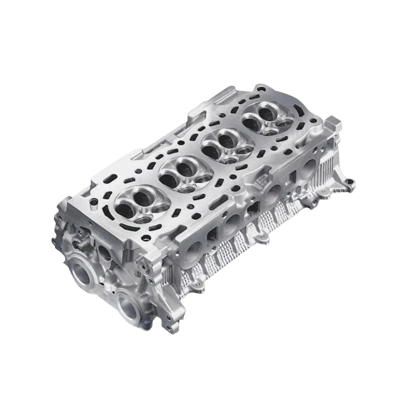

氣缸蓋
技術參數
機床型號 單位 GY-110 GY-130S GY-130 GY-130B GY-160
加工範圍 X軸橫向行程 mm 2000 2000 3000 4000/3000 4000/3000
Y軸垂直行程 mm 2000 2000 2000 3000/2500 3000/2500
Z軸縱向行程 mm 1400 140 1500 2000 2000
鏜軸軸向行程(W) mm 600 900 900 900 900
工作臺 工作臺面尺寸 mm 1300*1400 1400*1600 1800*2000
1600*1800
2000*2500
2000*2500
2500*3000
2000*3000
2000*2500
2500*3000
2000*3000
工作臺面回轉行程 ° 360
工作臺最大承重 T 5 10 15/10/15/20 20 15/20/25/40
工作臺T型槽寬度 mm 28
主軸 主軸直徑 mm 110 130 130 130 160
銑軸端部直徑 mm 221.4 221.44 221.4 221.44 260
主軸轉速 r/min 10~2000  7~2000 7~1500
主軸最大扭矩  Nm 1600 3800
主軸最大抗拒力 n 15000 25000
主軸電機功率 kva 63 66 100 31 31
主軸錐孔 / ISO50
主軸規格 / BT50
傳動方式 / 直聯式
進給/移位 X/Y/Z/W軸切削進給 mm X/Z 1~6000/Y/W 1~4000 X/Z 1~6000/Y/W 1~4000 X/Y/Z 1~6000 W/1~4000 X/Y/Z 1~6000/W1~2000  X/Y/Z 1~4500 W/W1~2000
B軸切削進給 r/min 0.003~1 1 1 0.003~1
X、Z軸快速移位 mm 10000 10000 10000 X/Y/Z 6000 X/Y/Z 6000
Y、W軸快速移位 mm 6000 6000 6000 W /4000 W /4000
B軸快速移位 r/min 1 1 1 8 1
定位精度 X、Z軸 mm 0.015 0.015 X/Y/Z軸0.02 X/Y/Z軸0.02 X/Y/Z軸0.02
Y、W軸 mm 0.012 0.012 W軸0.025 W軸0.025 W軸0.025
B軸 10 10 10 8 10
重複定位精度 X、Z軸 mm 0.015 0.015 X/Y/Z軸0.02 X/Y/Z軸0.02 X/Y/Z軸0.02
Y、W軸 mm 0.02 0.02 X/Y/Z軸0.02 W軸0.025 W軸0.02
B軸 6 6 6 8 6
機器規格 機床尺寸 mm 5700*4500*4600 8500*7000*5500 9500*8000*5500 9500*8000*5500
機床重量 T 18.5 20 40 52 52
由於產品不斷更新,以上參數僅供參考
