機床型號 | 單位 | CF-1000 | CF-1200 | CF-1800 | CF-500 | CF-63 | CF-80 | |
加工範圍 | X軸行程 | mm | 1000 | 1200 | 1800 | 1000 | 1100 | 1600 |
Y軸行程 | mm | 750 | 900 | 1400 | 650 | 800 | 1000 | |
Z軸行程 | mm | 600 | 700 | 900 | 600 | 1100 | 1000 | |
主軸中心至工作臺面距離 | mm | 180-570 | 150-1050 | 30-1430 | 40-610 | 50-850 | 50-950 | |
主軸端面至工作臺中心距離 | mm | 90-690 | 150-850 | 200-1100 | 200-800 | 125-1225 | 180-1180 | |
工作臺規格 | 工作臺面尺寸(X軸方向) | mm | 700 | 1360 | 2000 | 500 | 630 | 800 |
工作臺面尺寸(Y軸方向) | mm | 630 | 700 | 900 | 500 | 630 | 800 | |
工作臺數量 | pc | 1 | 1 | 1 | 1 | 1 | 1 | |
工作臺T型槽 | mm | 6*18*100 | 5*18*152 | 5*22*165 | 5-18*100 | 5*18*100 | 7*20*100 | |
工作臺分度 | / | / | / | / | 0.01°/0.001° | |||
最大承重 | kg | 600 | 1000 | 1600 | 600 | 800 | 1500 | |
主軸規格 | 主軸轉速 | rpm | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
主軸電機功率 | kw | 15/18.5 | 11/15 | 15/18.5 | 15/18.5 | |||

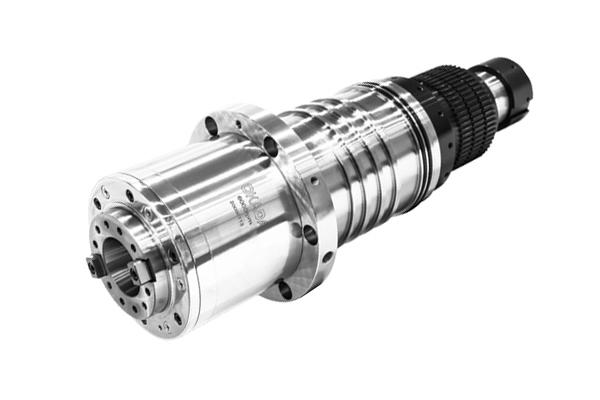

主軸規格 | / | BT50 | ||||||
傳動方式 | / | 皮帶式 | ||||||
絲杆、導軌規格 | X、Y、Z軸滾柱絲杆規格 | mm | 4012/5010/4012 | 5010/5010/5010 | 5512/5010/5512 | 4012/4012/4012 | 5010/5010/5010 | 5512/5512/5512 |
X、Y、Z軸導軌規格 | mm | 45/45/55 | 55/45/45 | 55/45/45 | 45/45/45 | 55/45/45 | 55/45/45 | |
進給 | X、Y、Z軸快速進給 | m/min | 24/24/24 | 24/12/24 | 24/12/24 | 24/12/24 | 24/24/24 | 12/10/10 |
X、Y、Z軸電機規格 | Nm | 16/16/16 | 16/18/20 | 26/30/30 | 40/40/40 | 40/40/40 | 30/40/50 | |
機器規格 | 機器尺寸 | mm | 3600*2800*3000 | 3900*3100*2900 | 4500*3400*3200 | 3600*3100*2800 | 4420*3300*3000 | 4900*3500*3200 |
機器重量 | T | 10 | 14 | 16 | 8 | 11 | 17 | |
由於產品技術不斷更新,以上參數僅供參考 |
