橋式擺頭五軸加工機

1

2

3

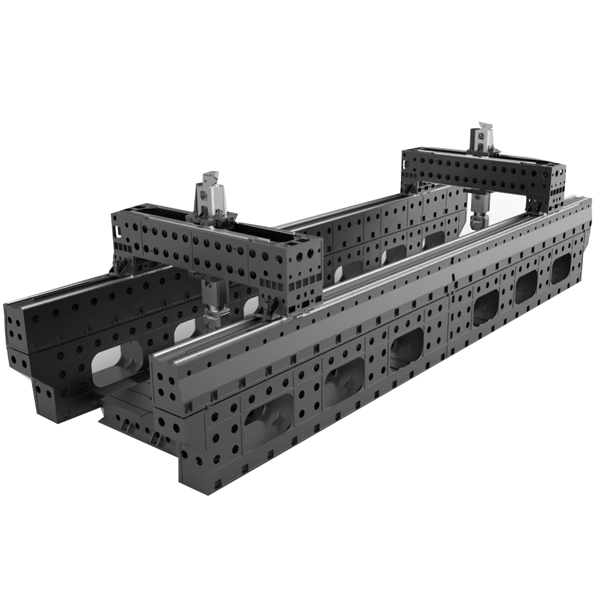

4

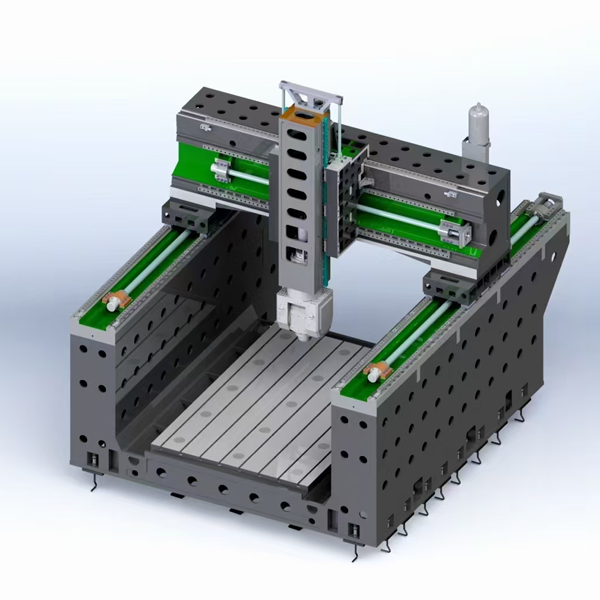

5

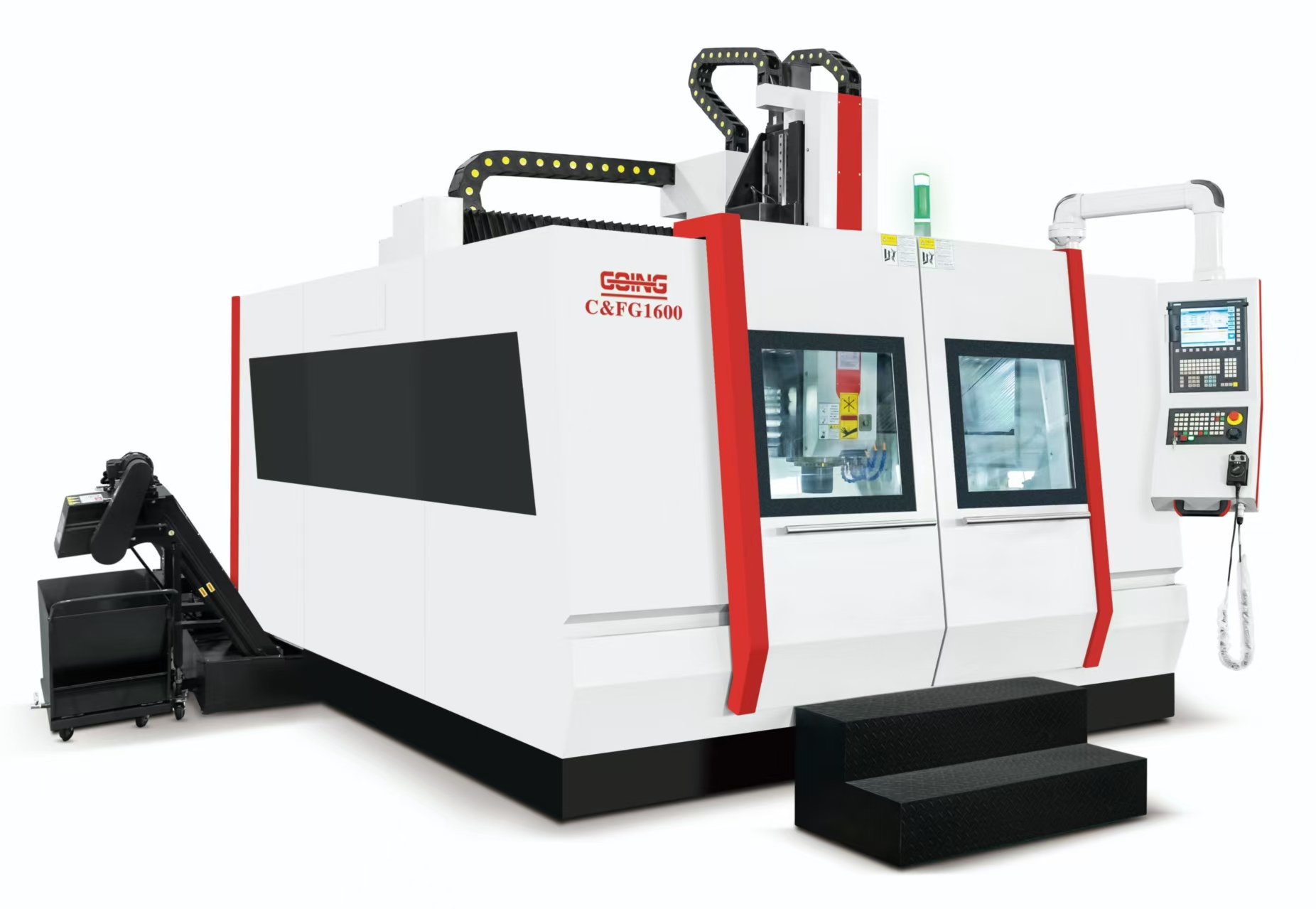

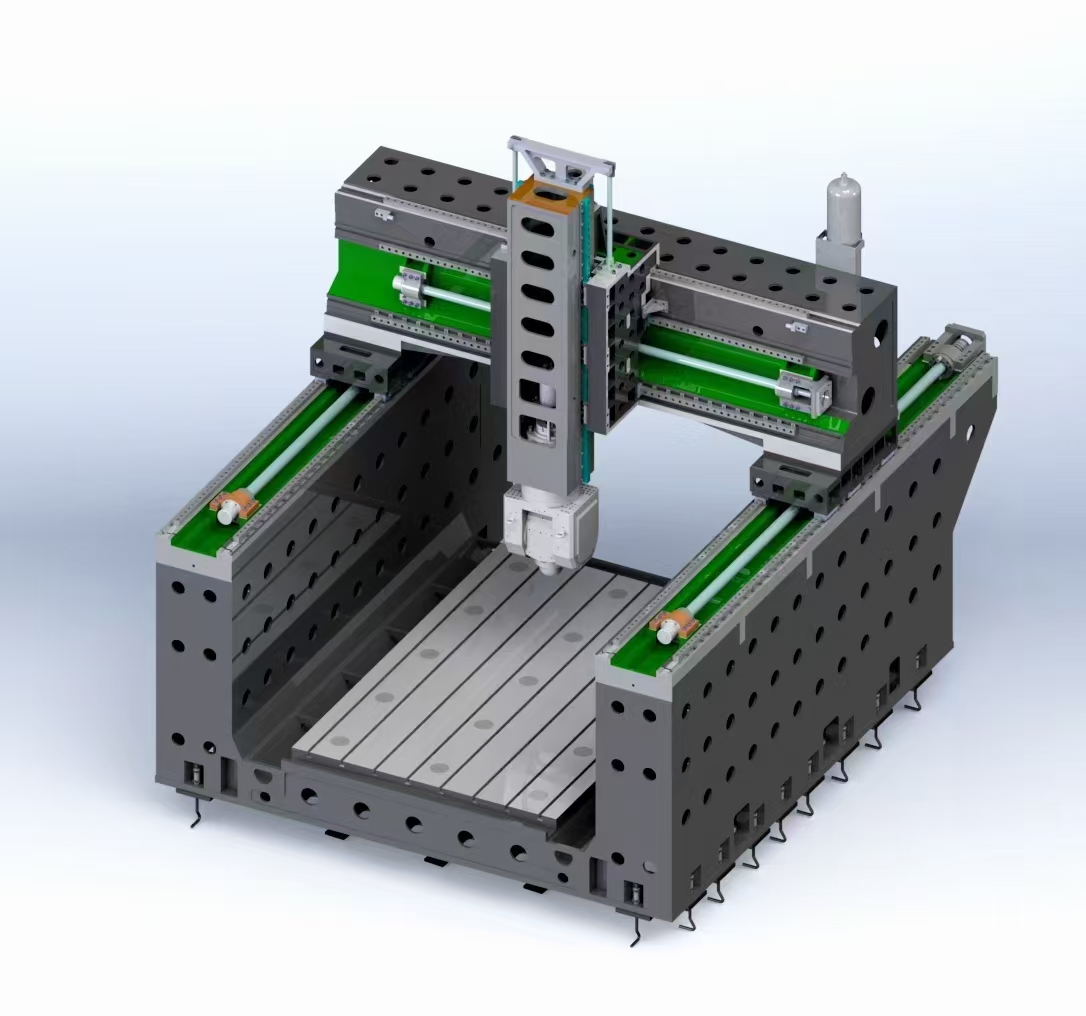

橋式擺頭五軸加工機

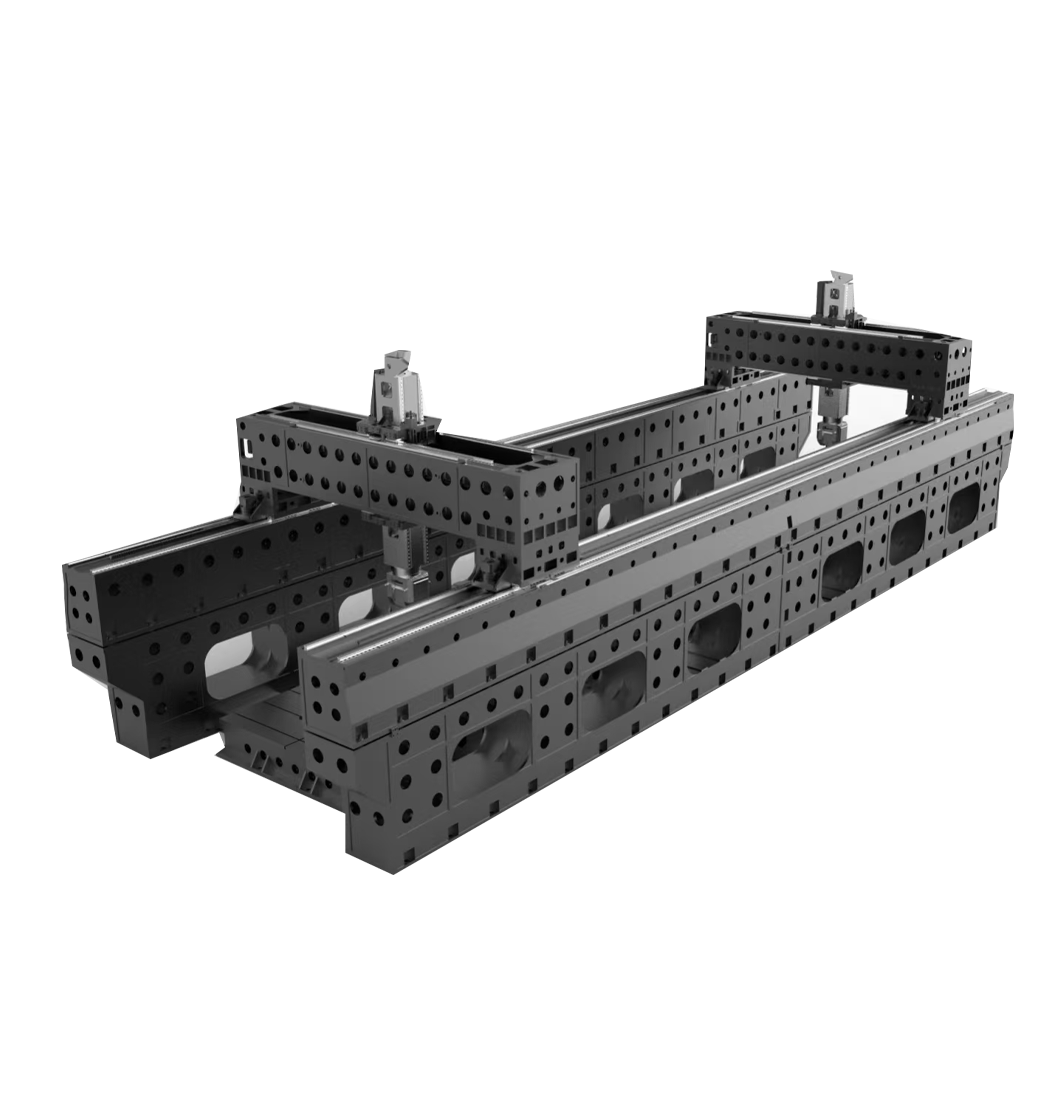

獨特強悍的機械結構，完美體現高剛性、持久穩定性
適用於 航空航天、高精度模具、零件、3C、5G汽車、新能源、模具行業
鈦合金、模具鋼、碳纖維、等材料

快速諮詢

产品视频
配件

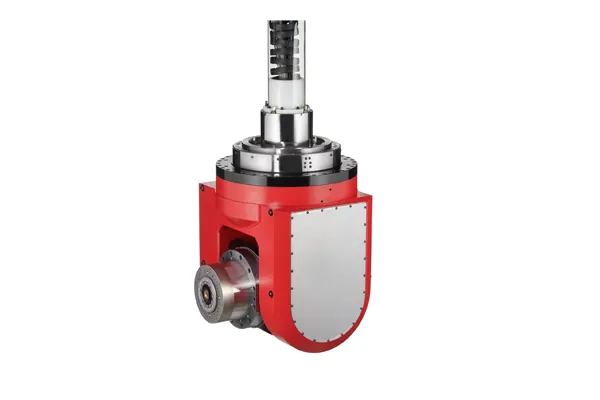

摆头

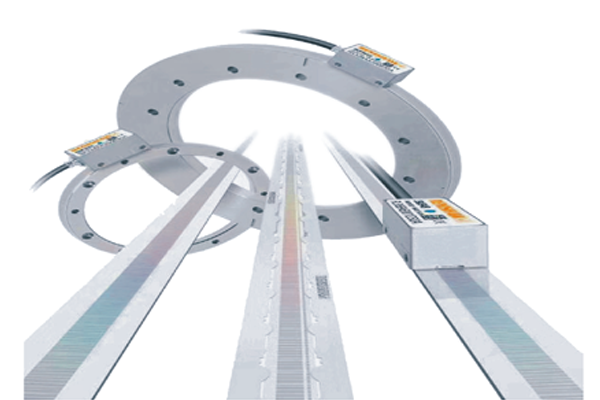

海德漢光柵尺

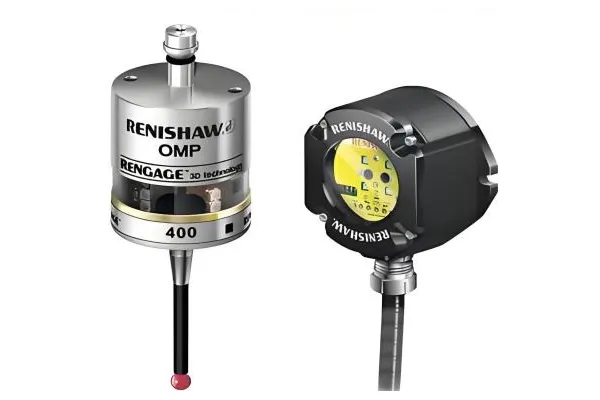

對刀儀

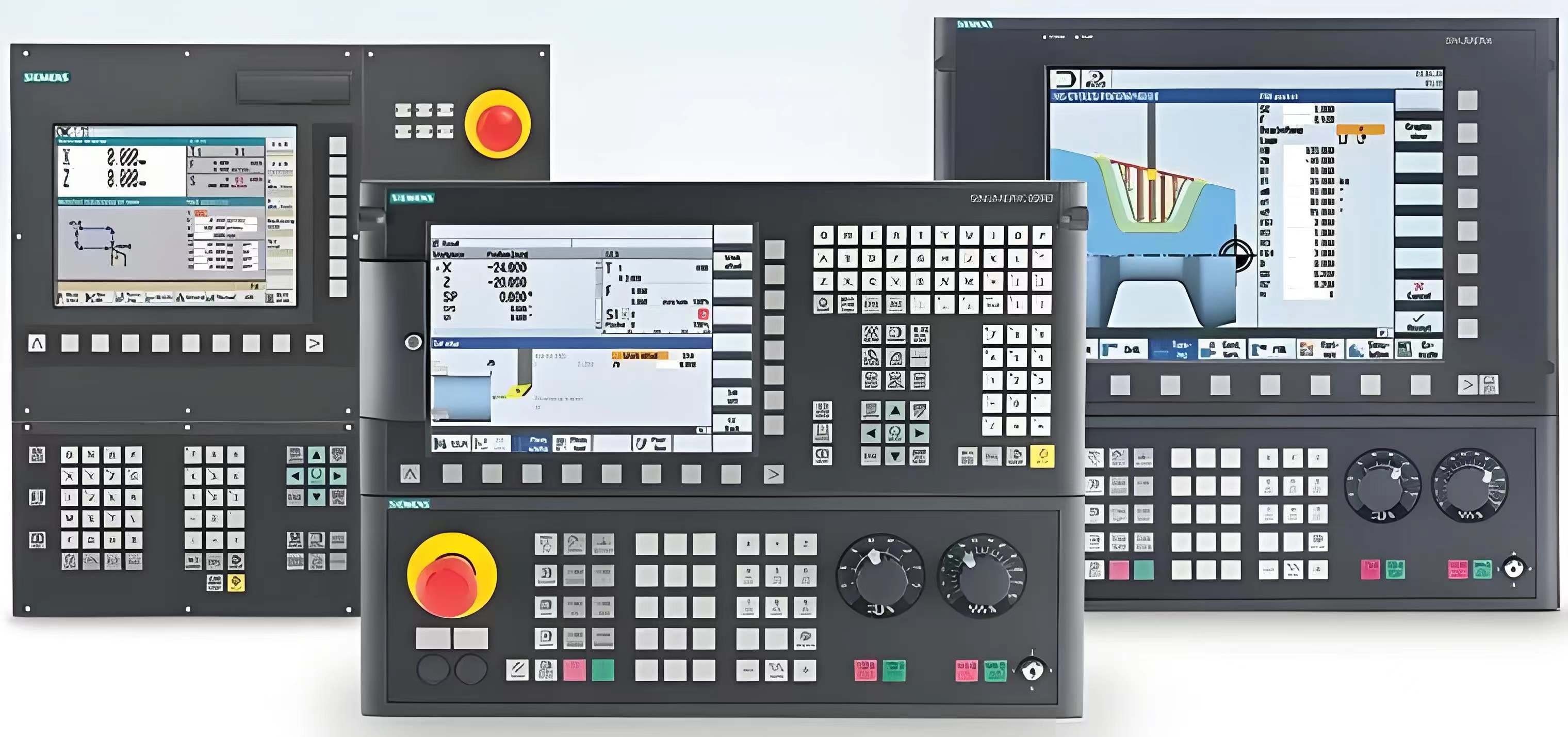

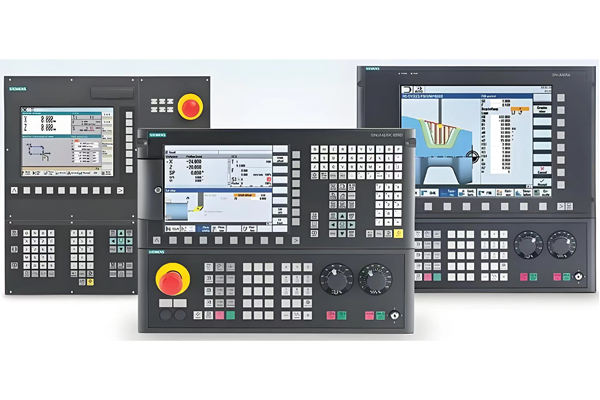

系统

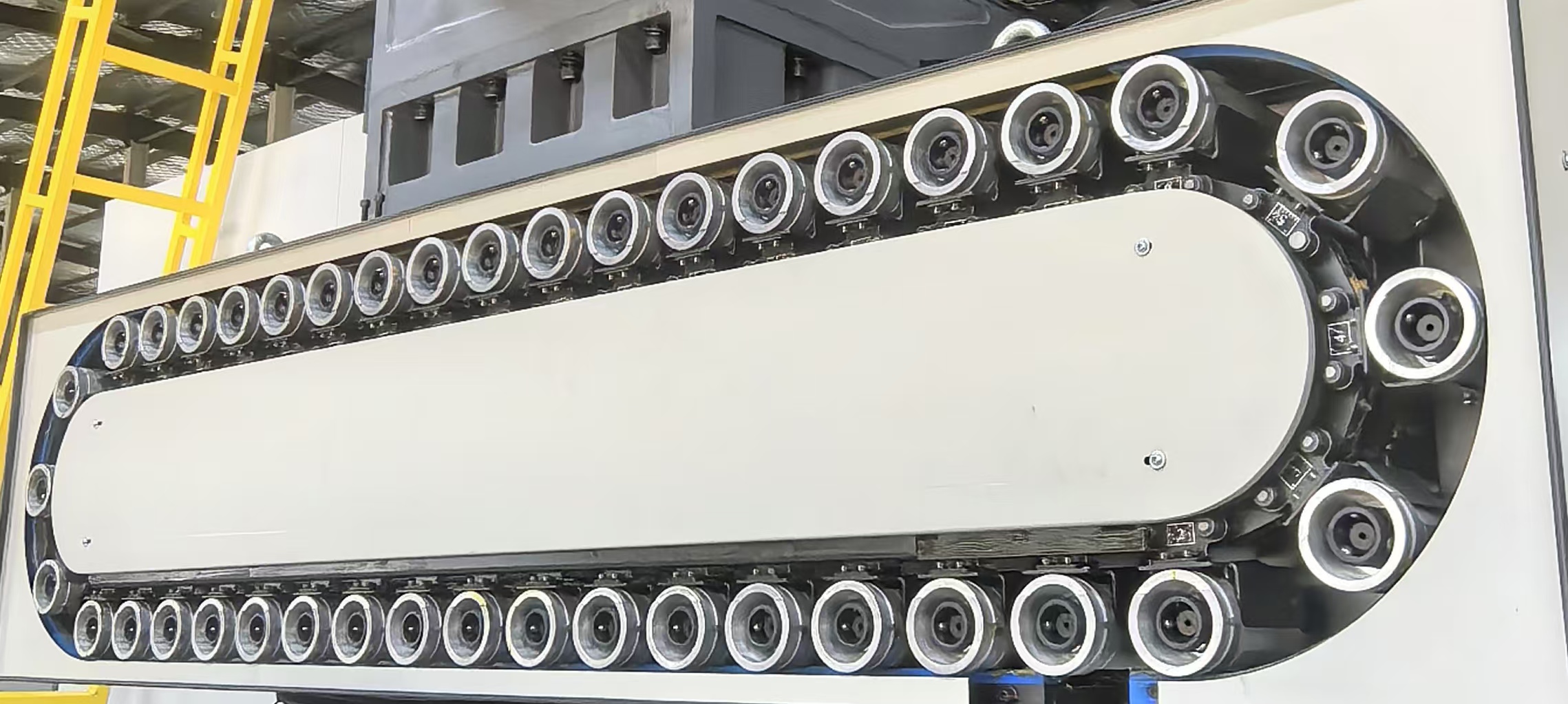

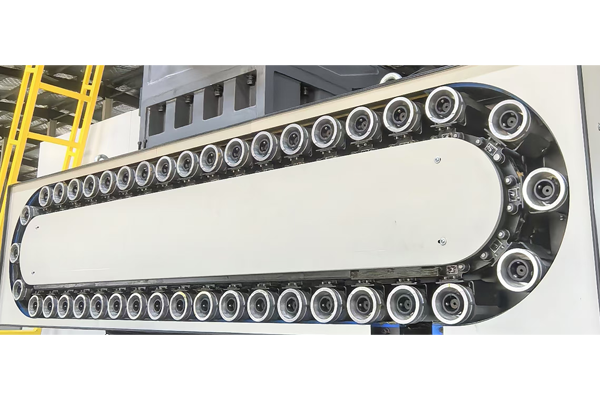

链式刀库

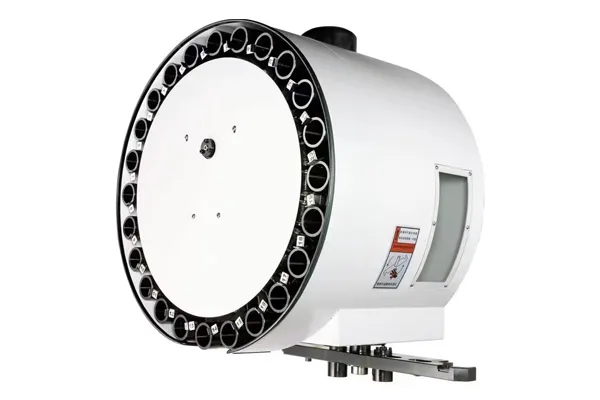

刀库

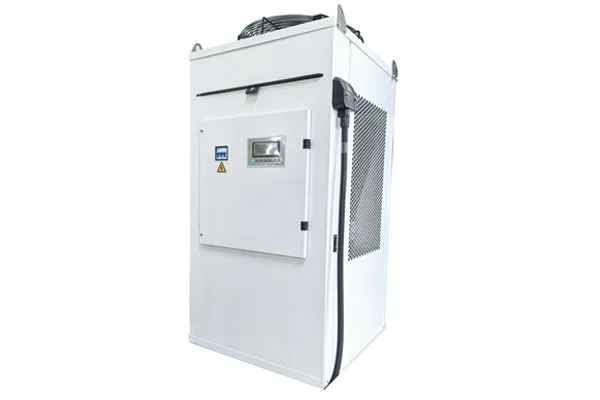

主轴油冷

在线监测

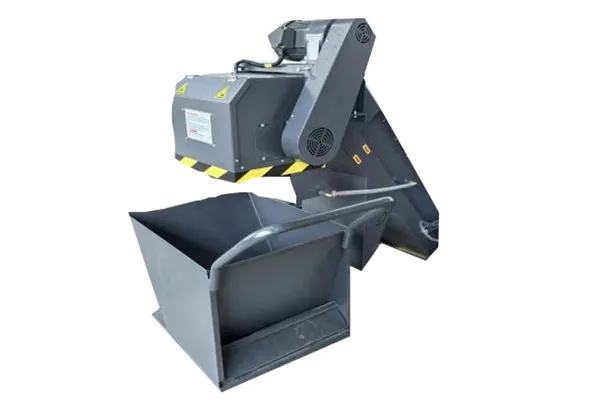

排屑机

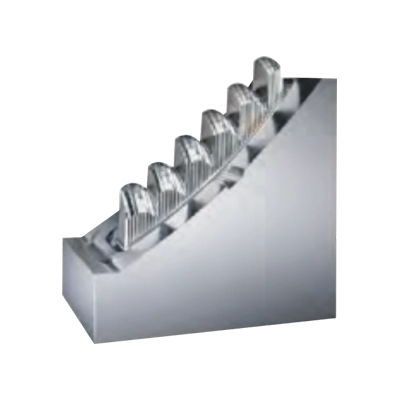

加工件

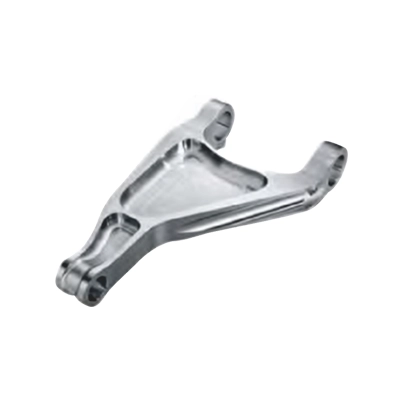

飛機機翼

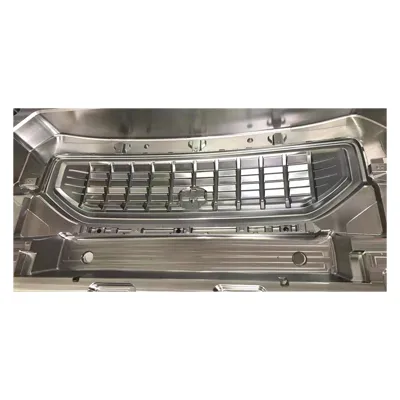

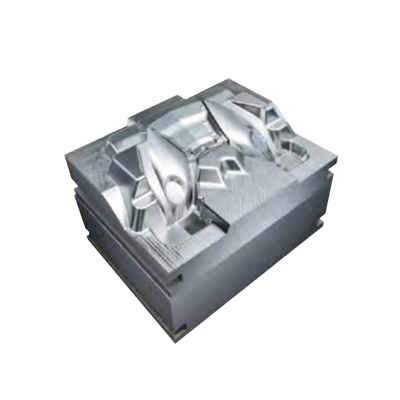

模具

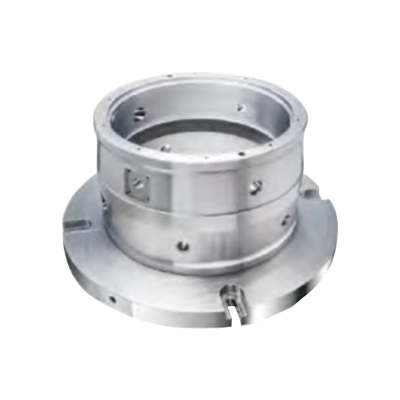

飛機機匣

模具

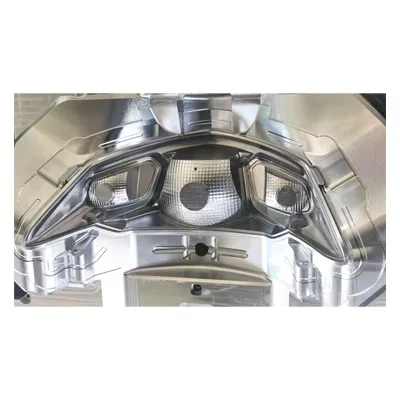

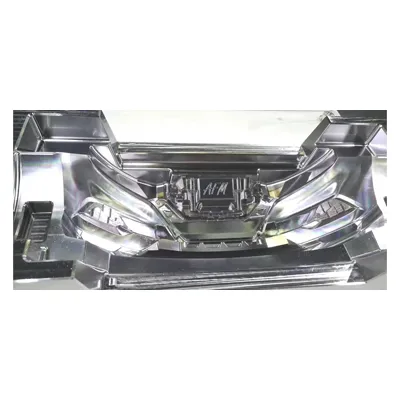

車燈模具

模具

車燈模具

模具

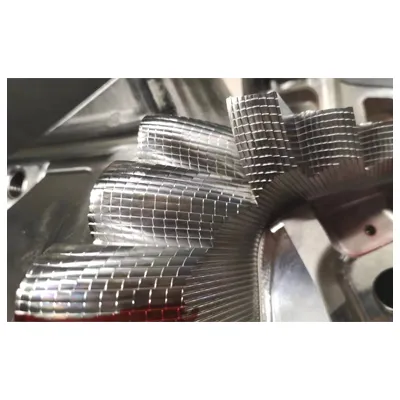

飛機起落架
技術參數
機床型號 單位 G1625 G2225 G3025 G4025 G5025 G6025
  加工範圍 X軸行程  mm 1600 2200 3000 4000 5000 6000
Y軸行程  mm 2500
Z軸行程  mm 1000/ 12000
主軸鼻端至工作臺距離 mm Z1,000:110~1,110/Z1,200:110~1,310
mm Z1,000:200~1,200/Z1,200:200~1,400
mm Z1,000:160~1,160/Z1,200:160~1,360
mm Z1,000:240~1,240/Z1,200:240~1,440
mm Z1,000;275~1,275/Z1,200:275~1,475
mm Z1,000:240~1,240/Z1,200:240~1,440
mm Z1,000:240~1,240/Z1,200:240~1.440
mm Z1,000:225~1,225/Z1,200:225~1,425
mm Z1,000:225~1,225/Z1,200:225~1,425
雙立柱間距離(門寬) mm 3,400
工作臺規格 工作臺面積  mm 1,600*2,500 2,200*2,500 3,600*2,500 4,000*2,500 5,000*2,500 6,000*2,500
T型槽（寬度*數量*間距） mm 28*11*250 28*15*250 28*19*250 28*23*250
工作臺最大載重  kg/cm² 3,000
主軸規格 主軸  / H810S-02-15
主軸功率(S1/S6)  kw 50/65
主軸轉速  rpm 12000/15000/20000/24000
主軸錐孔 / HSK A63/HSK-A100
主軸扭矩(S1/S6) Nm 95.5/ 124
進給 切削進給速度 m/min 1-20
快速進給速度 m/min XY:32/ Z:20
精度 定位精度 mm ±0.005/全行程   ±0.007/全行程   ±0.008/全行程
定位精度 mm   P0.008   P0.010 P0.012 P0.015
重複定位精度 mm ±0.002
重複定位精度(VD13441) mm PS0.006 PS0.008 PS0.012
刀庫 容量 T 20/32/40/60
最大刀徑-相鄰刀 mm HSK-A63:Ф75 /HSK-A100:Ф125
最大刀徑-隔空刀 mm HSK-A63:Ф130/HSK-A100:Ф250
最大刀長 mm 300
最大刀重 kg HSK-A63: 8,HSK-A100:15
機器規格 機器尺寸 m 6.9*8.6*5.5 7.5*8.6*5.5 9.1*8.6*5.5 10.1*8.6*5.5 11.1*8.6*5.5 12.1*8.6*5.5
機器重量 kg 43,500 48,500 48,000 57,500 66,500 76,500
機床型號 單位 G2232 G3032 G4032 G5032 G6032
  加工範圍 X軸行程  mm 2,200 3,000 4,000 5,000 6,000
Y軸行程  mm 3,200
Z軸行程 mm 1，000/1，2000
  工作臺規格 主軸鼻端至工作臺距離 mm Z1,000:110~1,110/Z1,200:110~1,310
mm           Z1,000:200~1,200/Z1,200:200~1,400
mm Z1,000:160~1,160/Z1,200:160~1,360
mm Z1,000:240~1,240/Z1,200:240~1,440
mm Z1,000;275~1,275/Z1,200:275~1,475
mm Z1,000:240~1,240/Z1,200:240~1,440
mm Z1,000:240~1,240/Z1,200:240~1.440
mm Z1,000:225~1,225/Z1,200:225~1,425
mm Z1,000:225~1,225/Z1,200:225~1,425
雙立柱間距離(門寬) mm 3,900
  工作臺規格 工作臺面積  mm 2,200 *3,200 3.000*3,200 4,000*3,200 5,000*3,200 6.000*3.200
T型槽（寬度*數量*間距） mm 28*13*250 28*11*250 28*15*250 28*19*250 28*23*250
工作臺最大載重  kg/cm² 3,000
主軸  主軸  / H810S-02-15
主軸功率(S1/S6)  kw 50/65
主軸轉速  rpm 15,000
主軸錐孔 / HSK-A100
主軸扭矩S1/S6) Nm 95.5/ 124
進給 切削進給速度 m/min 1-20
快速進給速度 m/min XY:32/Z:20
精度 定位精度(JIS-B6333) mm ±0.005/全行程 ±0.007/全行程
定位精度(VD13441) mm P0.008 P0.010 P0.012 P0.015
重複定位精度(JIS-B6333) mm ±0.002
重複定位精度(VD13441) mm PS0.006 PS0.008 PS0.012
刀庫 容量 T 20/32/40/60
機器規格 機器尺寸 m 7.5*9.1*5.5 9.1*9.1*5.5 10.1*9.1*5.5 11.1*9.1*5.5 12.1*9.1*5.5
機器重量 kg 46,000 45,500 55,500 64,000 73,500
由於產品技術不斷更新，以上參數僅供參考
