門型加工機

3

1

4

5

5

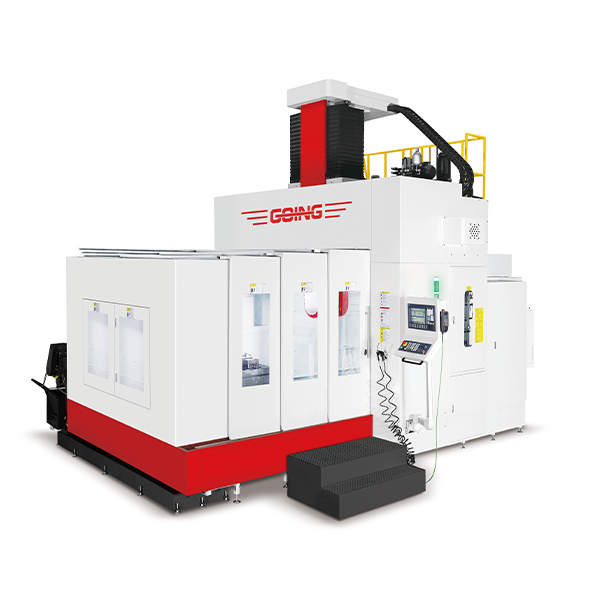

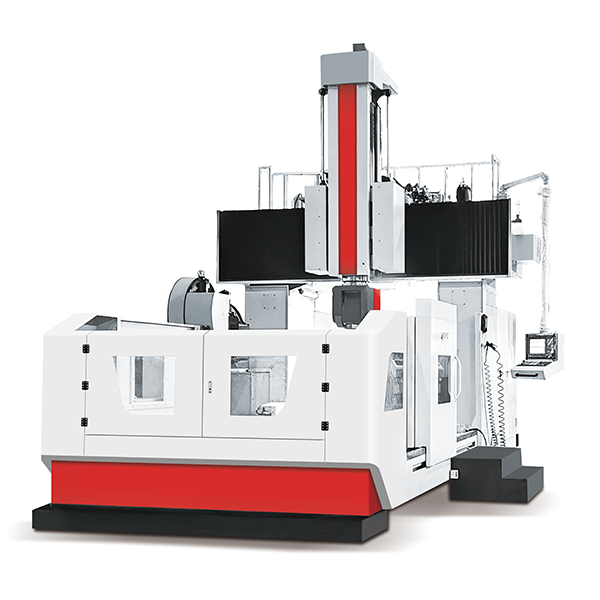

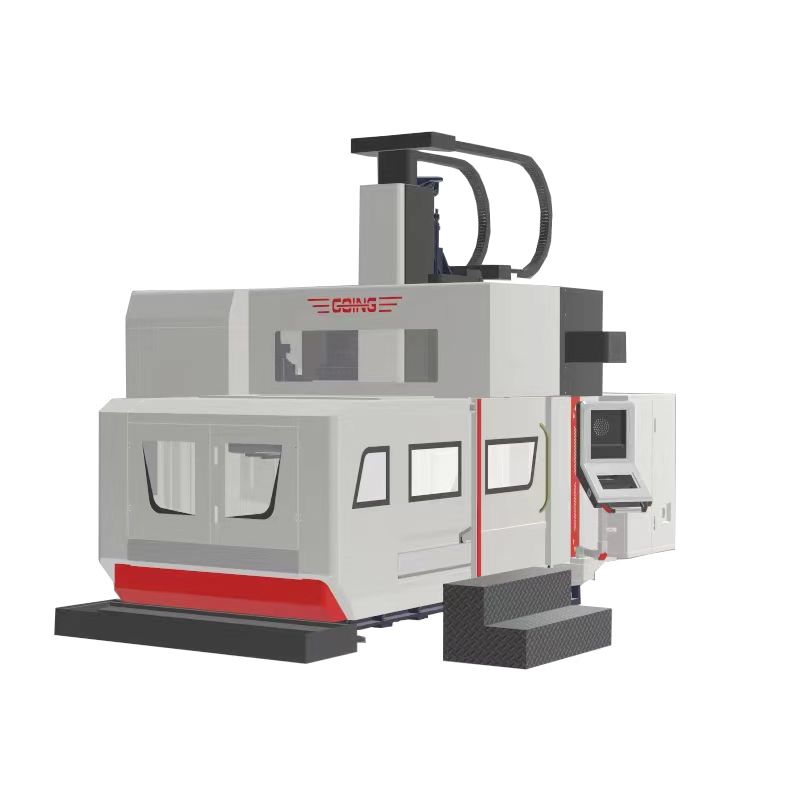

門型加工機

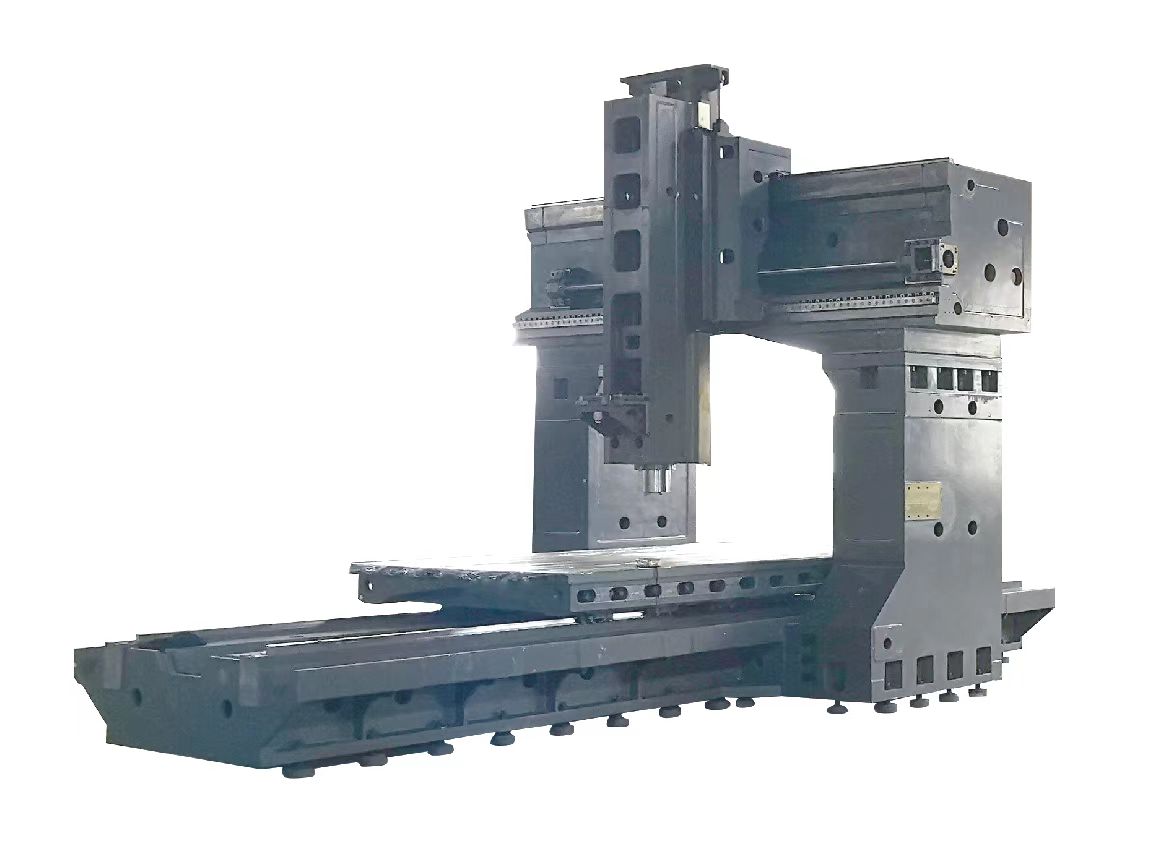

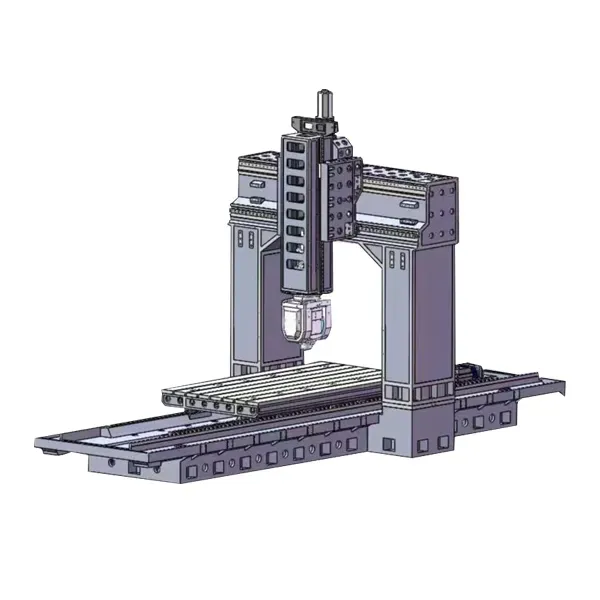

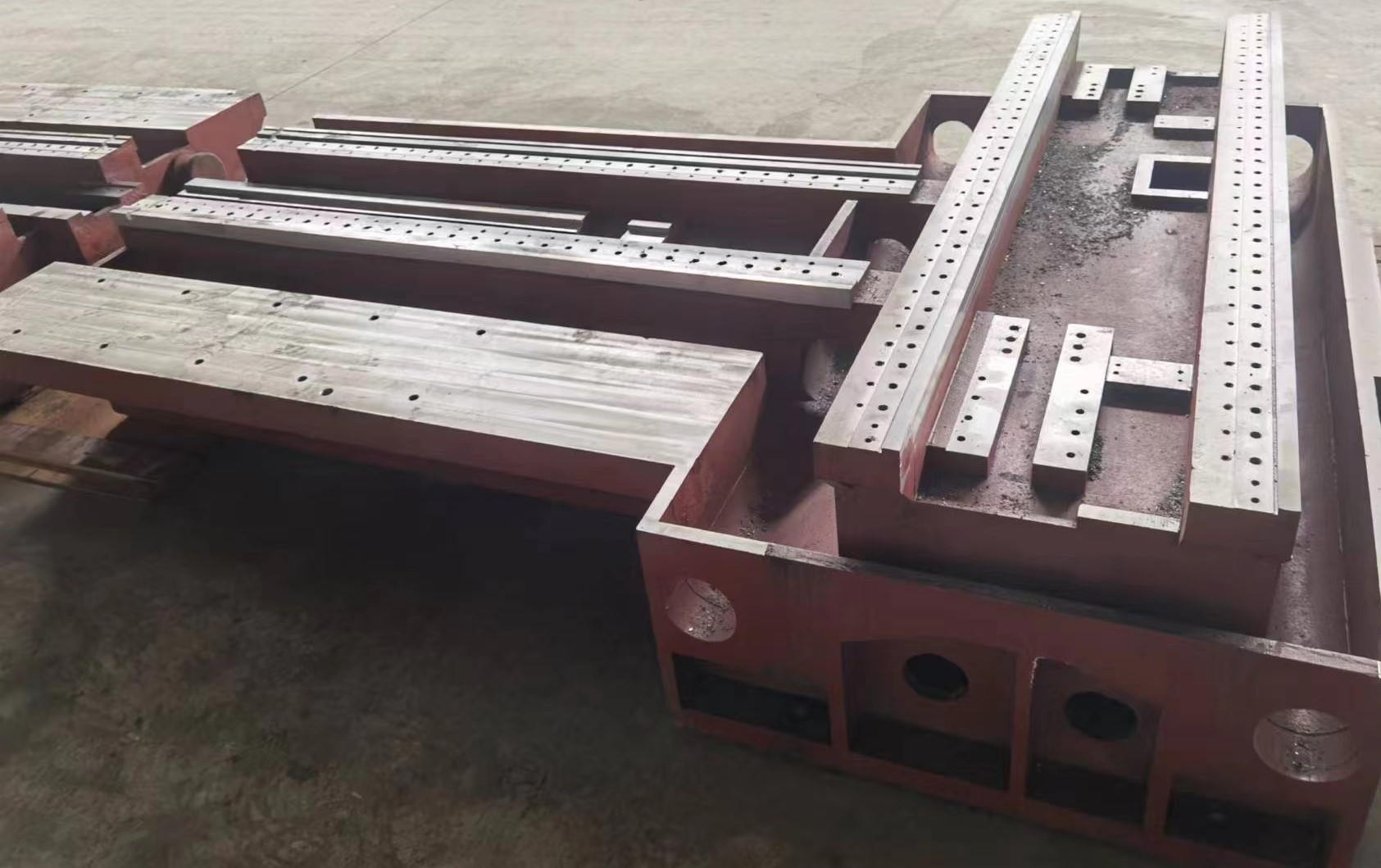

獨特強悍的機械結構,完美體現高剛性、持久穩定性。
精度模具、零件、3C、5G件加工致勝利器。
高端葉輪加工、曲面、曲線、萬向加工。

产品视频
配件

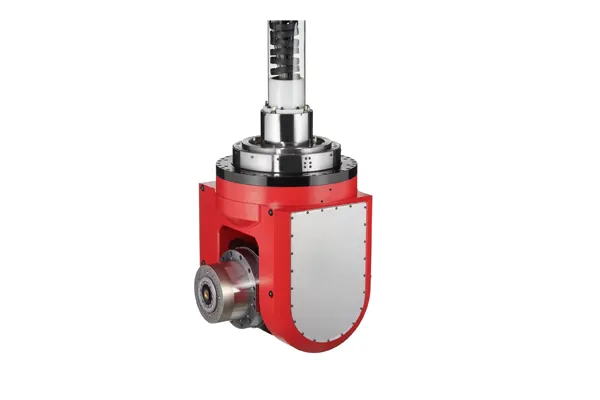

摆头

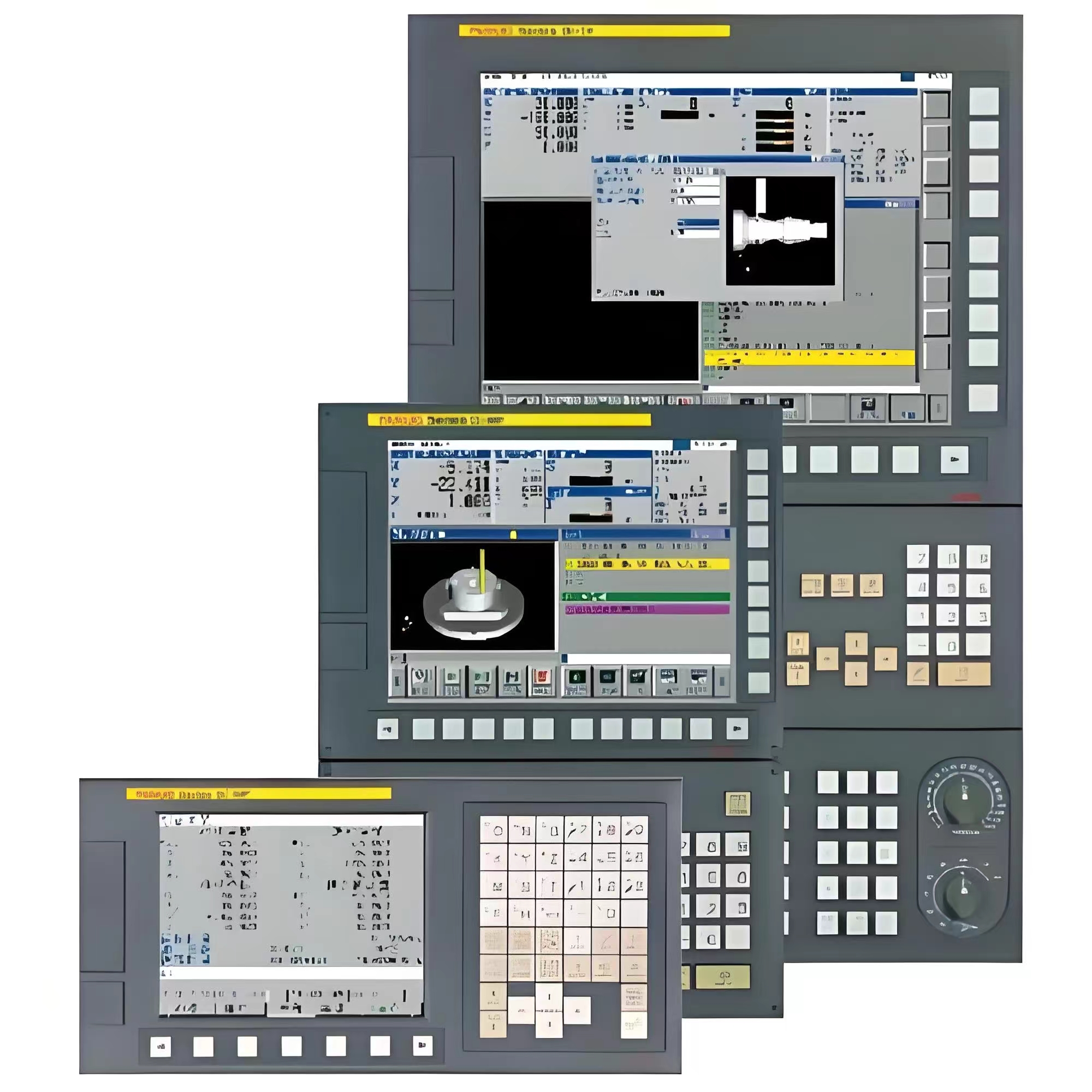

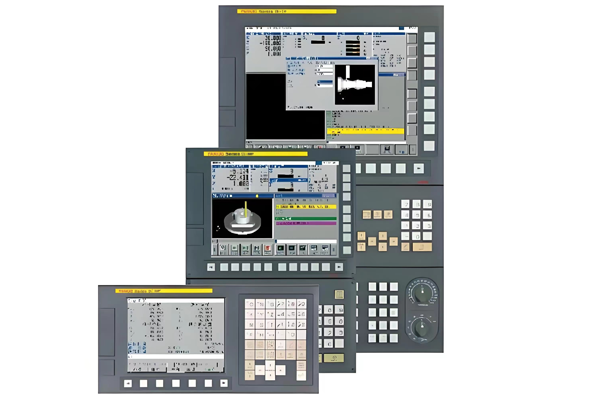

系统

對刀儀

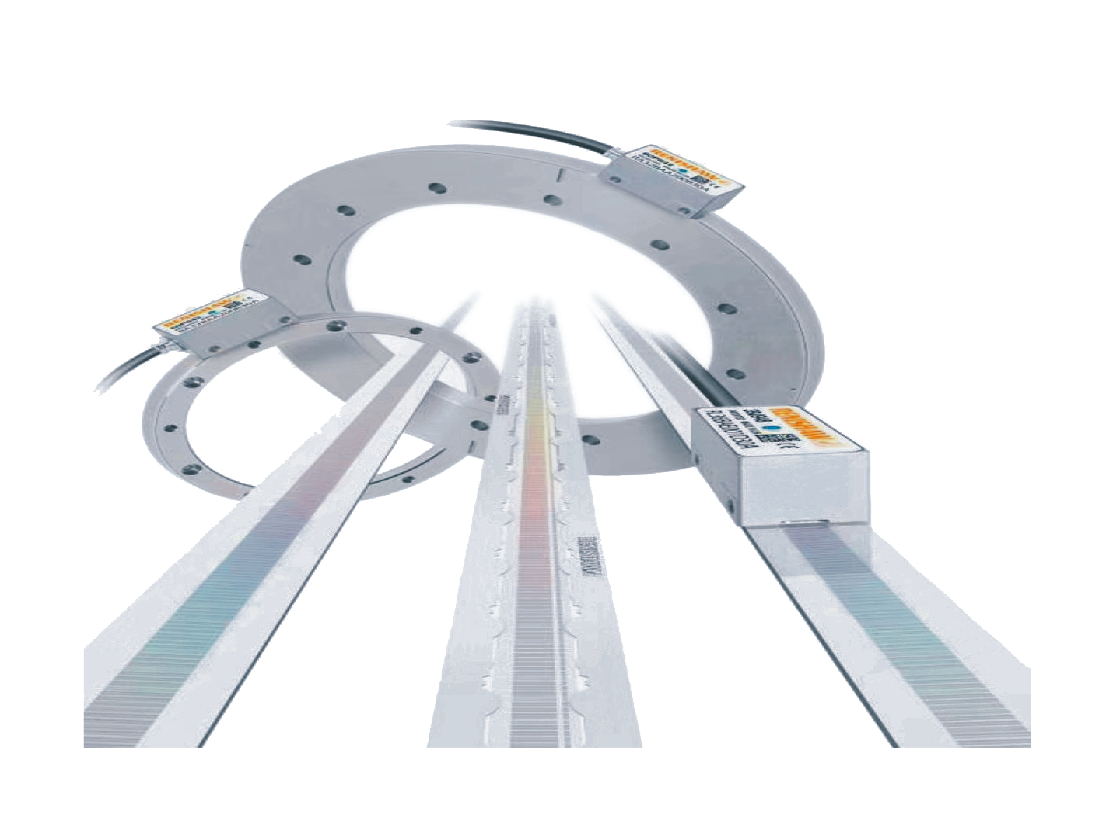

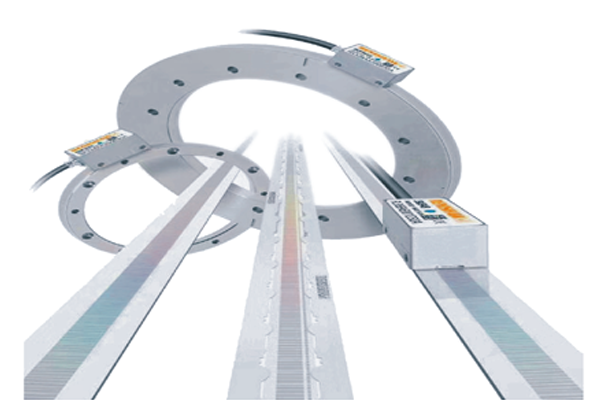

光栅尺

刀库

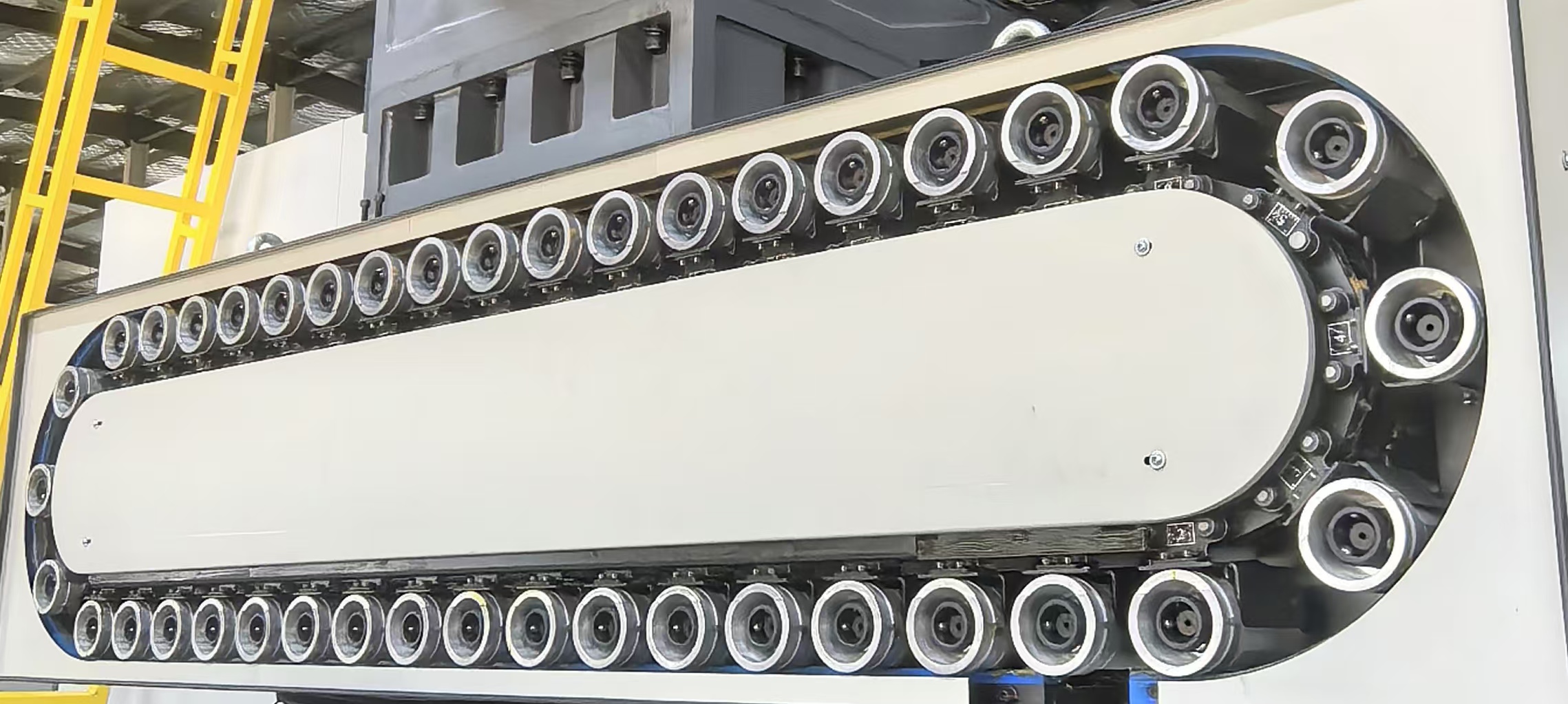

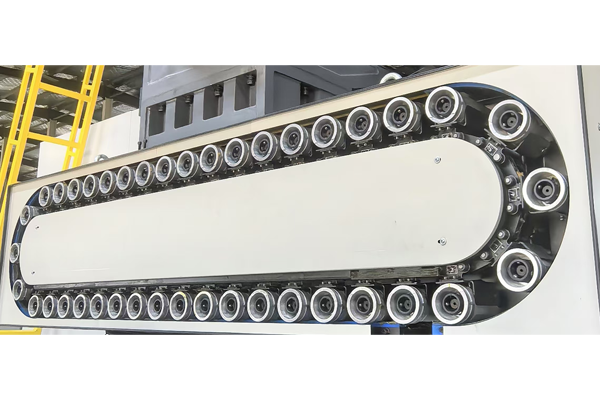

链式刀库

在线监测

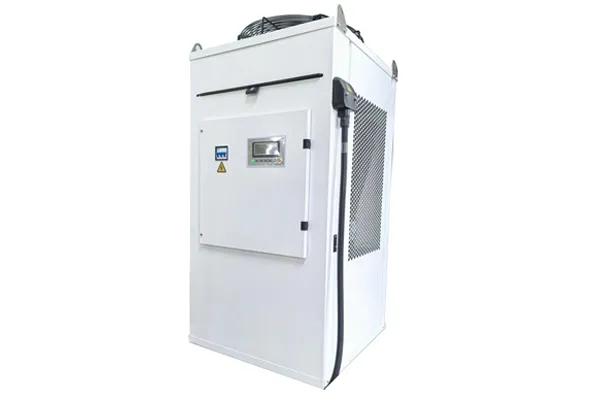

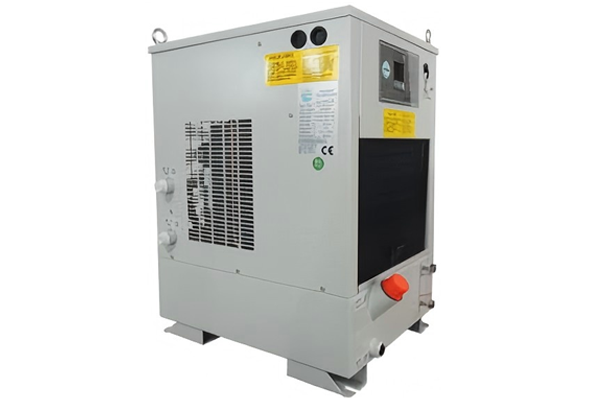

油冷机
加工件

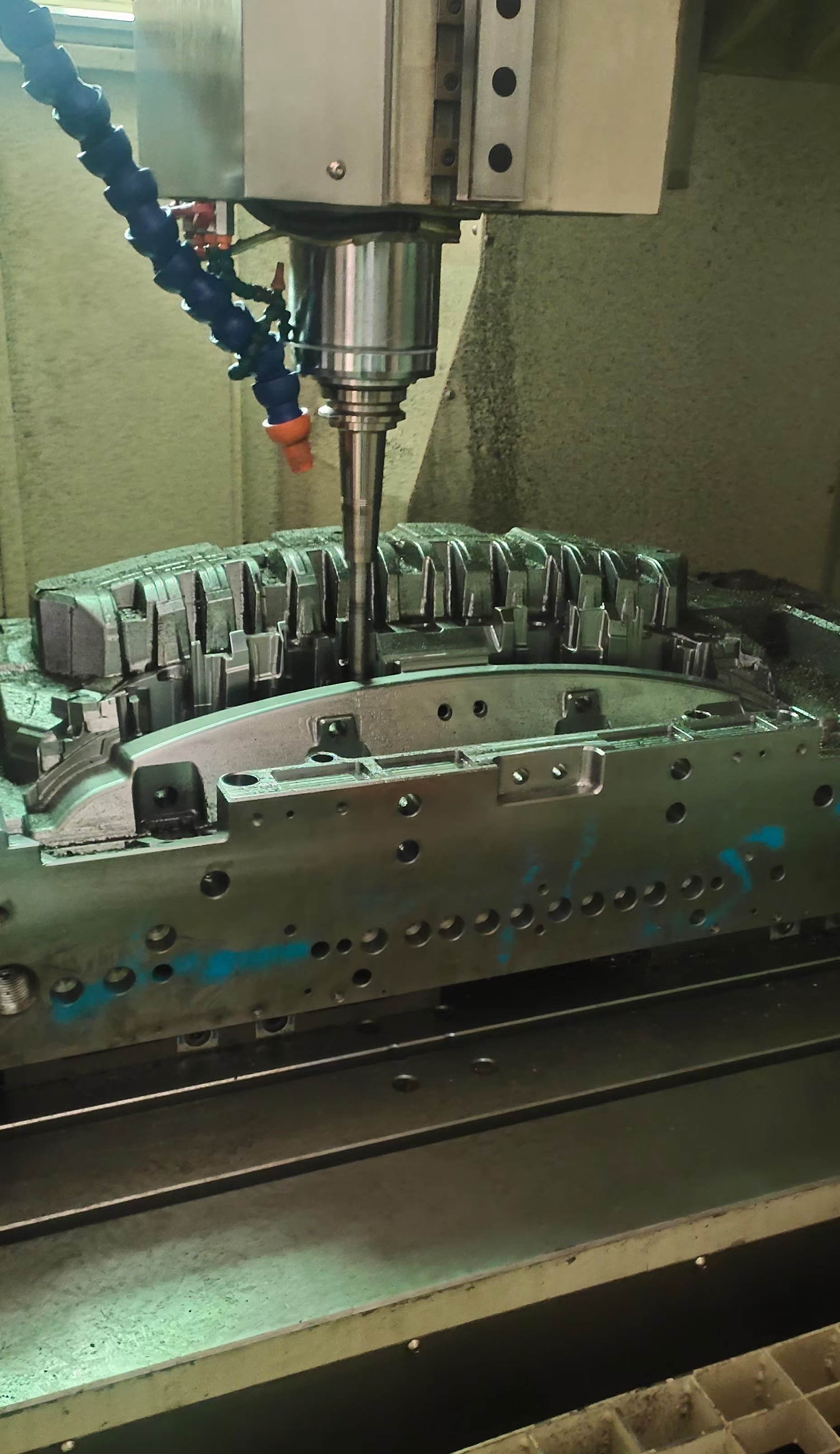

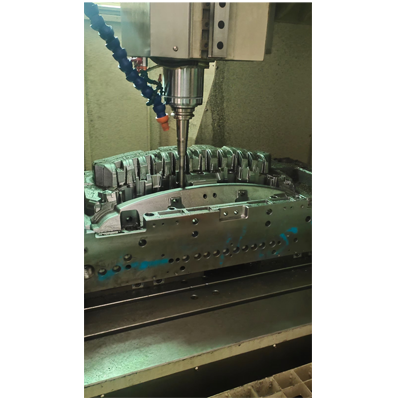

模具加工

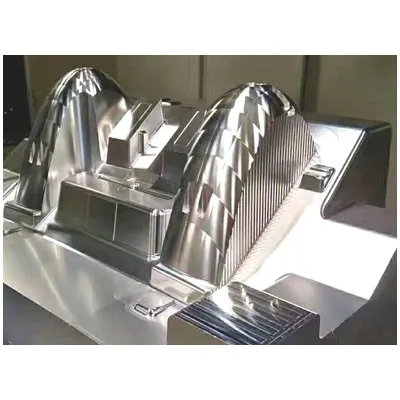

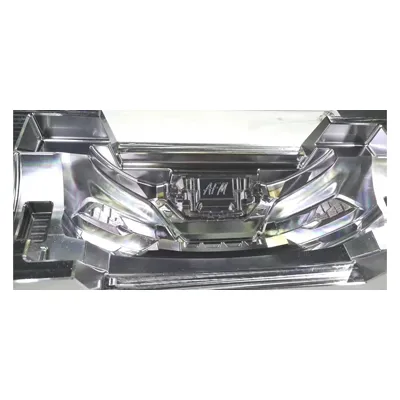

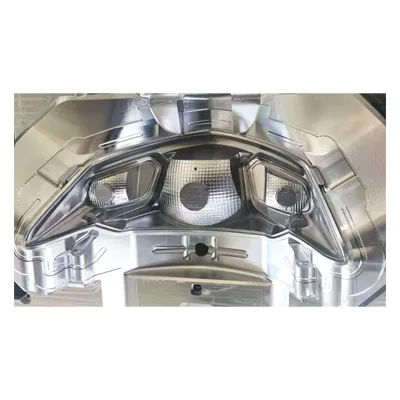

汽車燈模

汽車燈模

汽車燈模

模具

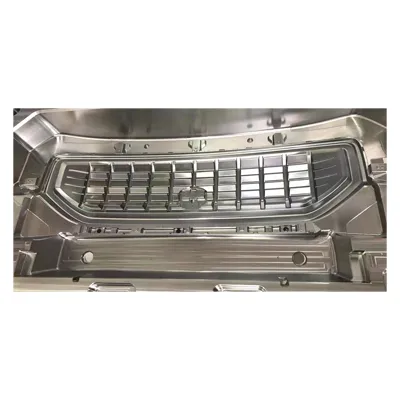

汽車模具

汽車反光條模具
技術參數
機床型號 單位 GY-1614 GY-2015 GY-2518 GY-3022 GY-4025 GY-5022 GY-6035 GY-8035
加工範圍 X軸行程(左右) mm 1600 2000 2500 3000 4000 5000 6200 8200
Y軸行程(前後) mm 1400 1500 1800 2400 2700 2400 3500 3500
Z軸行程(上下) mm 750 800 900 1000 1000 1000 1000 1000
主軸鼻端至工作臺面距離 mm 200-950 170-970 180-980 200-1200 260-1260 260-1260 310-1310 310-1310
龍門寬度 mm 1500 1520 1850 2250 2250 2250 3500 3500
工作臺規格 工作臺尺寸(X軸方向) mm 1800 2100 2700 1900 2300 1900 6000 8000
工作臺尺寸(Y軸方向) mm 1400 1200 1500 3100 4100 5100 2500 2500
T型槽尺寸 mm 7*22*160 7*22*150 7*22*200 9*22*200 9*22*200 9*22*200 12*28*200 12*28*200
工作臺最大承重 T 6 8 10 12 13 15 20 22
主軸規格 主軸轉速 rpm 6000/8000/10000/12000 6000/8000
主軸電機功率 kw 18/22 22/25
主軸規格 / BT40/HSK A63/ BT50/ HSK A100
傳動方式 / 皮帶式 /直聯式/齒輪式
進給  X、Y、Z軸快速進給 m/min 24/24/24 12/12/10 12/12/10 12/12/10 12/12/10 12/12/10 8/10/10 8/10/10
切削進給 m/min 6 6 7 7 7 7 7 7
X、Y、Z軸電機規格 Nm 30/30/30 40/30/30 40/30/30 50/30/30 63/36/36 70/30/40 70/30/40 75/40/40
精度 定位精度 mm ±0.005/300 ±0.005/300 ±0.008/300 ±0.008/300 ±0.01/300 ±0.01/300 ±0.01/300 ±0.01/300
重複定位精度 mm ±0.003/300 ±0.003/300 ±0.005/300 ±0.005/300 ±0.008/300 ±0.008/300 ±0.008/300 ±0.008/300
機器規格 機器尺寸 mm 5000*3200*4200 5600*3500*4500 7140*4200*4580 7705*4650*5167 10670*4800*4700 14000*4700*5000 15500*6300*5200 19500*6300*5200
機器重量 T 16 22 26 36 46 55 72 82
由於產品技術不斷更新,以上參數僅供參考
