立式搖籃五軸加工機

立式搖籃五軸加工機

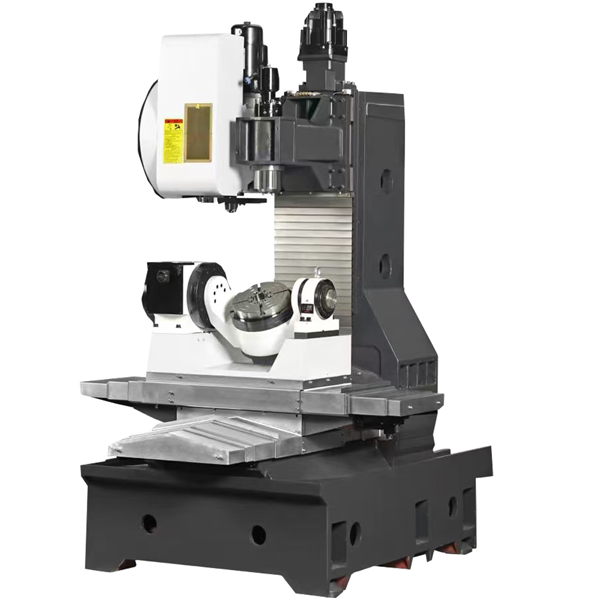

2

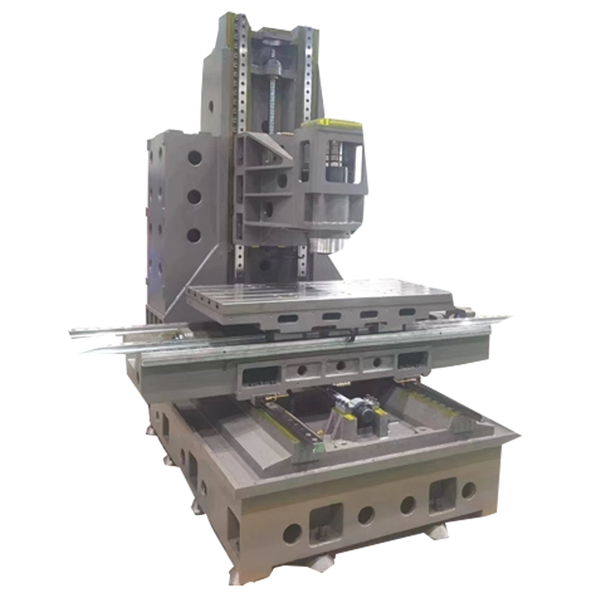

3

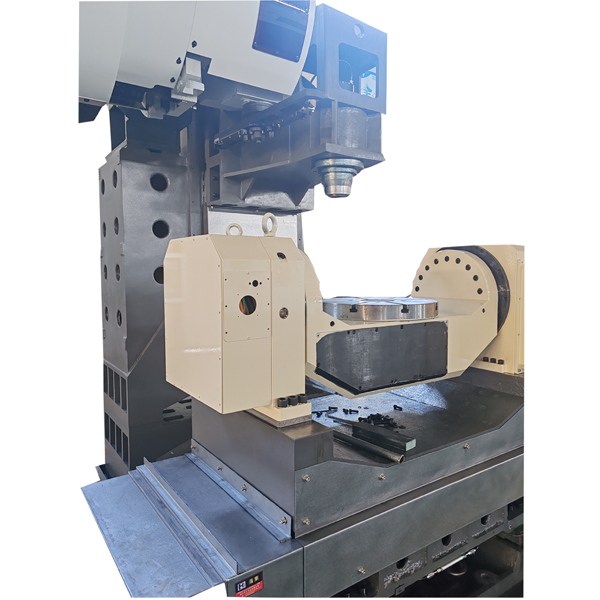

4

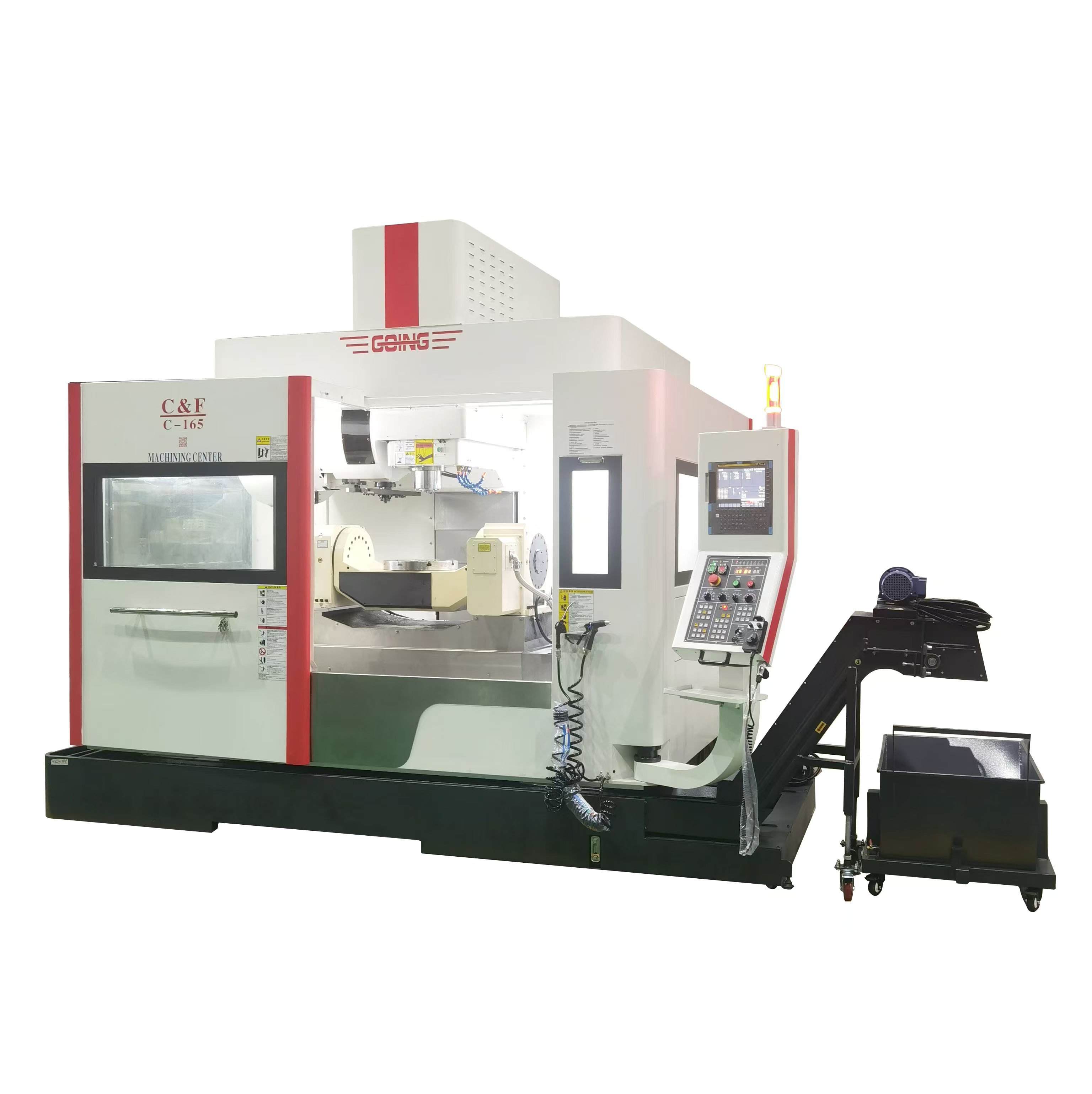

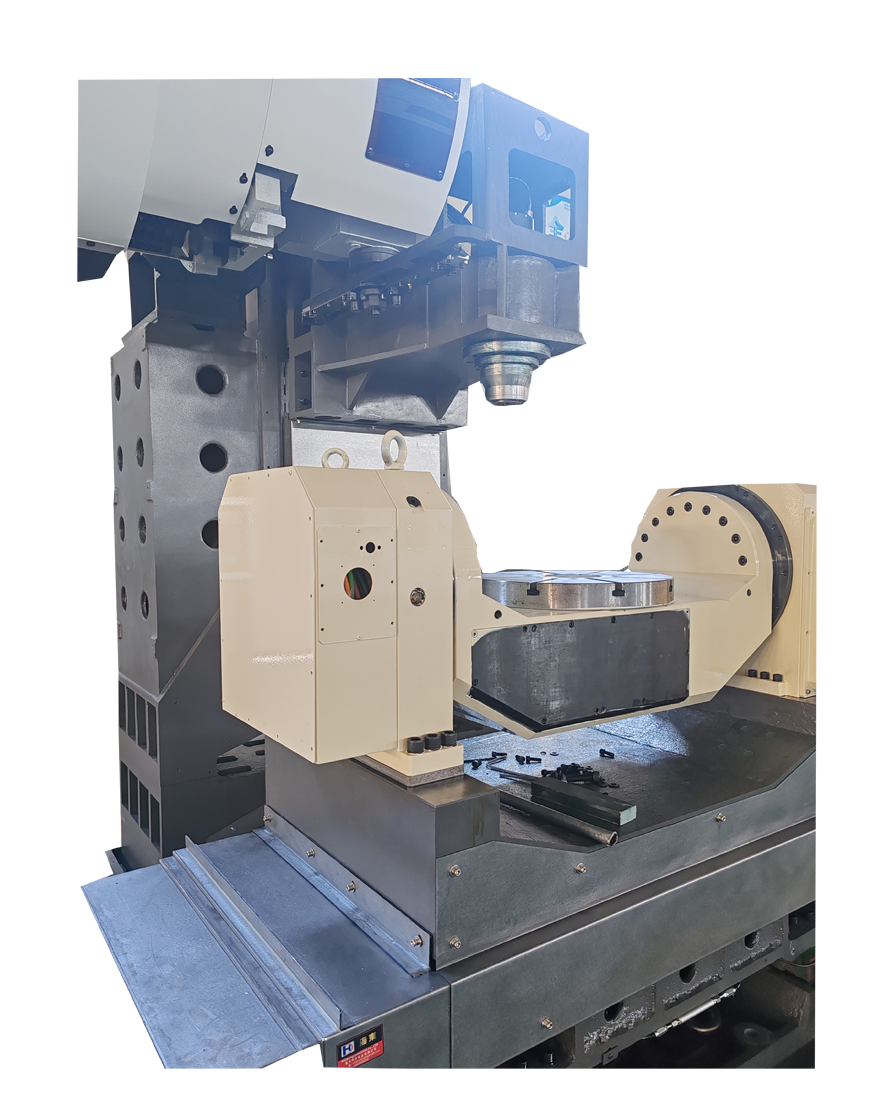

立式搖籃五軸加工機

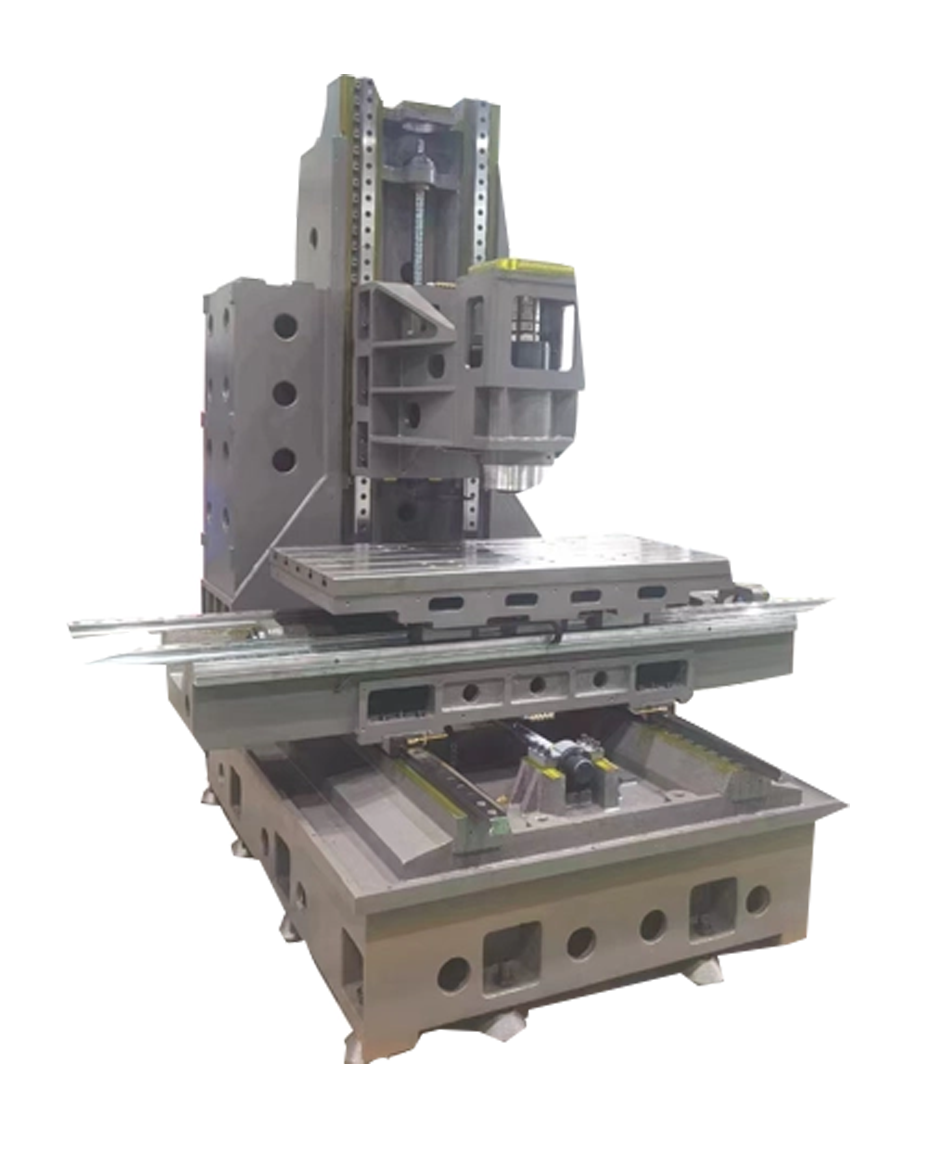

獨特強悍的機械結構,完美體現高剛性、持久穩定性
適用於 航空航天、高精度模具、零件、3C、5G汽車、新能源、模具行業
鈦合金、模具鋼、碳纖維、等材料

配件

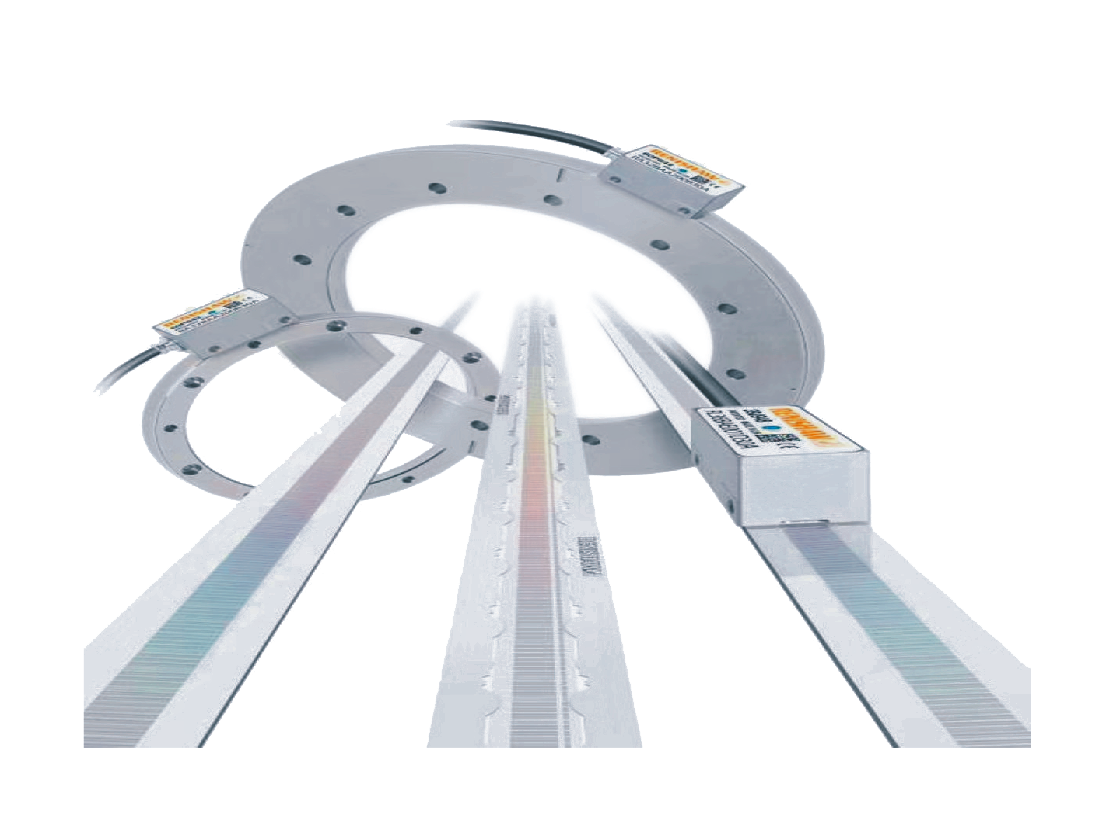

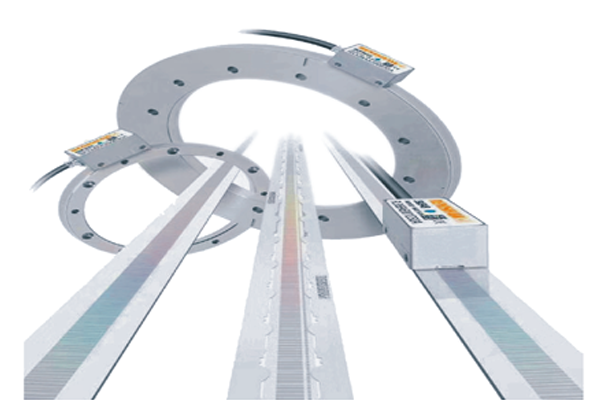

光柵尺

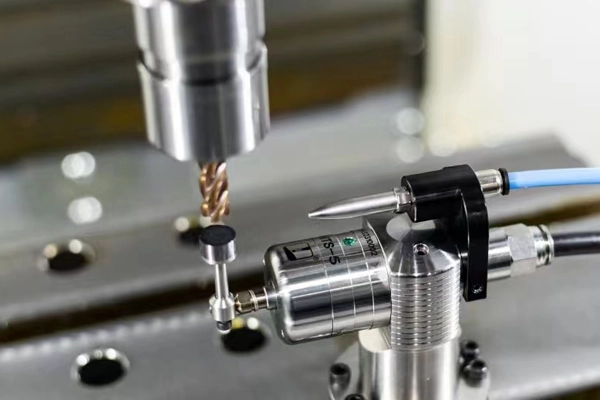

對刀儀

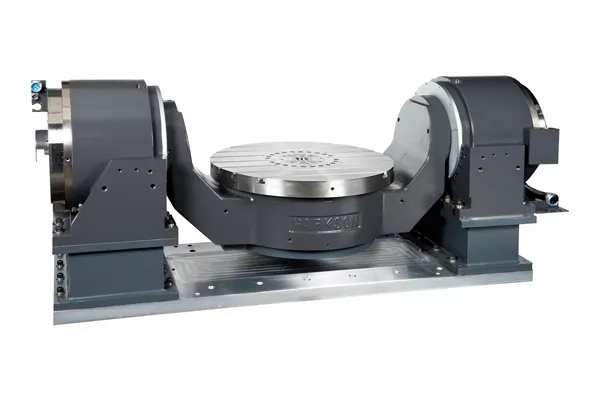

摇篮

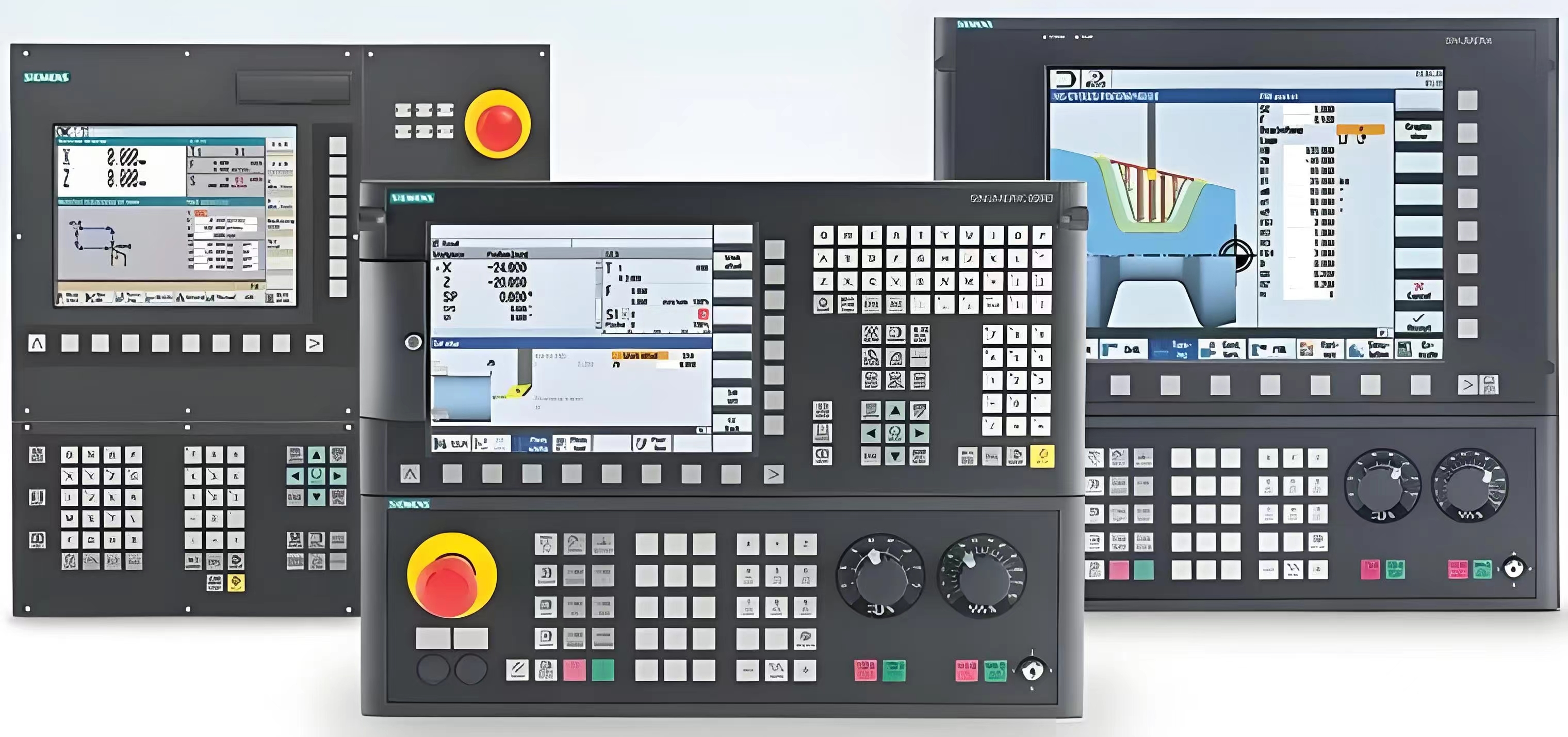

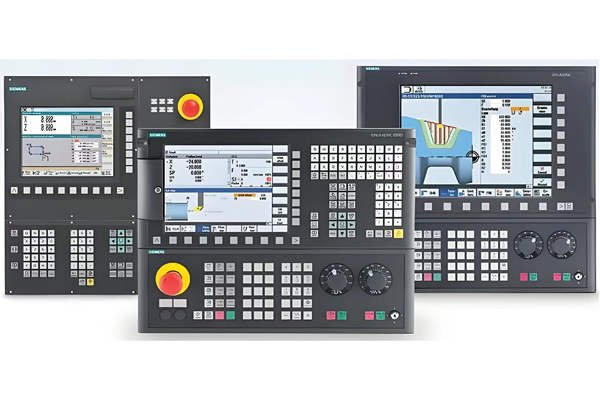

西门子

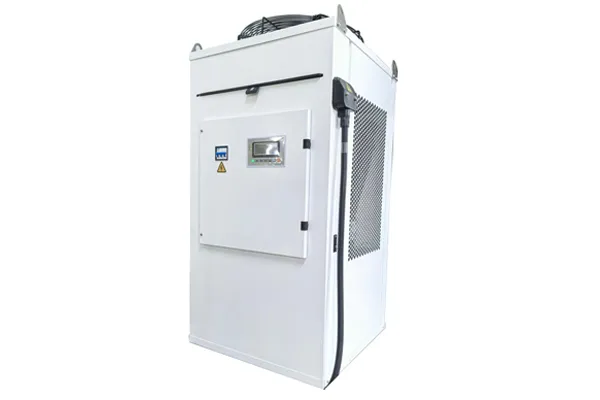

油冷机

在线监测

刀库

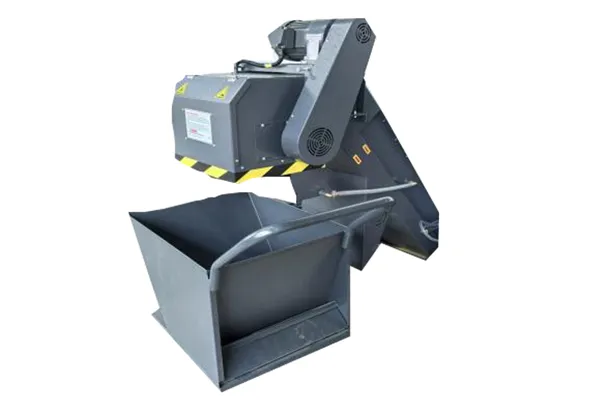

排屑机

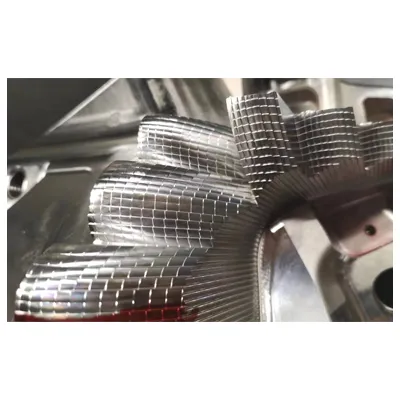

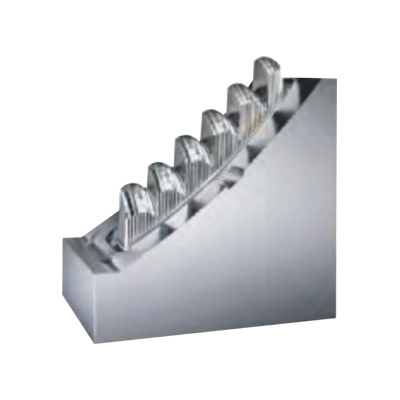

加工件

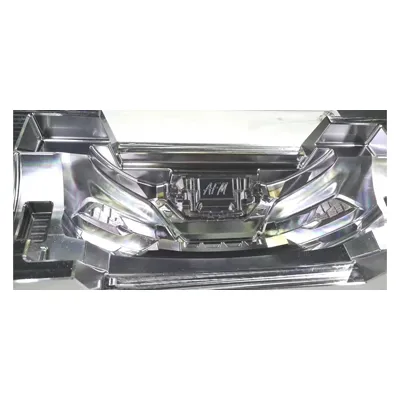

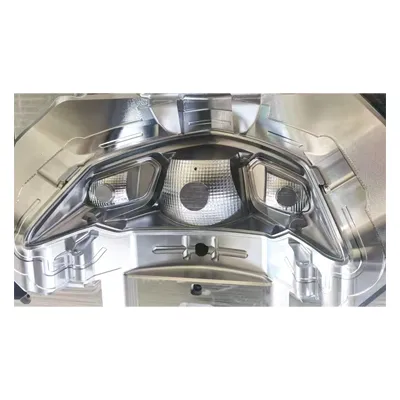

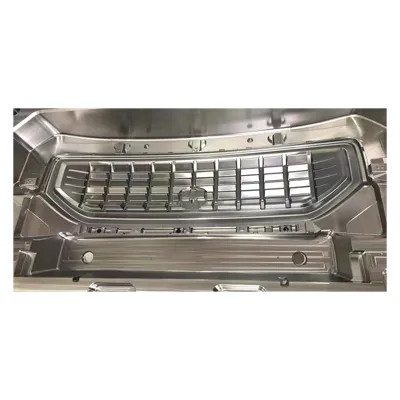

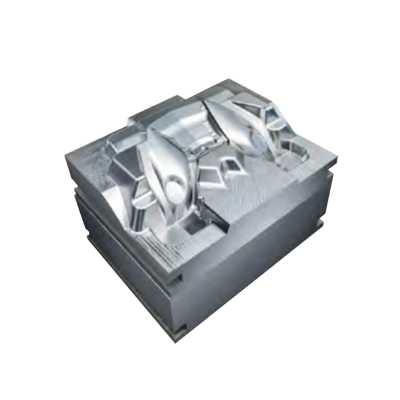

汽車燈模

車燈模具

汽車模具

汽車燈模

汽車燈模

匣子

車燈模具

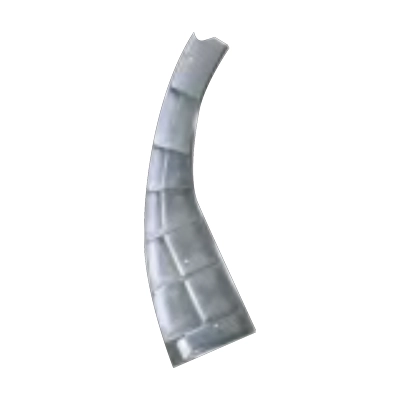

機翼
技術參數
機床型號 單位 C&F260 C&F320 C&F400
加工範圍 X軸行程 mm 500 600 700
Y軸行程 mm 500 500 500
Z軸行程 mm 450 450 500
BC軸行程 mm ±120 °/360° ±120 °/360° ±120 °/360°
主軸中心至工作臺面的距離 mm 30-480 30-480 50-550
主軸端面至工作臺距離 mm 30-480 120-720  50-650
工作臺規格 工作臺尺寸(X/Y) mm Φ260 Φ320 Φ400
工作臺數量 pc 1 1 1
工作臺承重 kg 200 300 400
T型槽規格 mm 12H8 14H8 14H8
主軸規格 主軸轉速 rpm 12000/ 15000/ 20000/ 24000
傳動方式 /   <td colspan="3>直聯式/ 內藏式
主軸規格 / BT40/ BBT40/ HSK A63
主軸功率 kw 15/ 18.5/ 20
系統 CNC系統 / 新代/發那科/西門子
刀庫 容量 T 24
進給 X/Y/Z軸快速進給 m/min 32/32/32 36/36/36 36/36/36
X/Y/Z軸切削進給 m/min 1-10 1-10 1-10
BC軸轉速 m/min 20/30  20/30  20/30
精度 定位精度 mm ±0.005
重複定位精度 mm ±0.003
三軸線軌 X/Y/Z軸導軌規格 mm 35/35/35 45/45/45 45/45/45
機器規格 機器尺寸 mm 2200*2000*2500 2400*2200*2600 3000*2600*3000
機器重量 T 5 7 9
由於產品技術不斷更新,以上參數僅供參考
