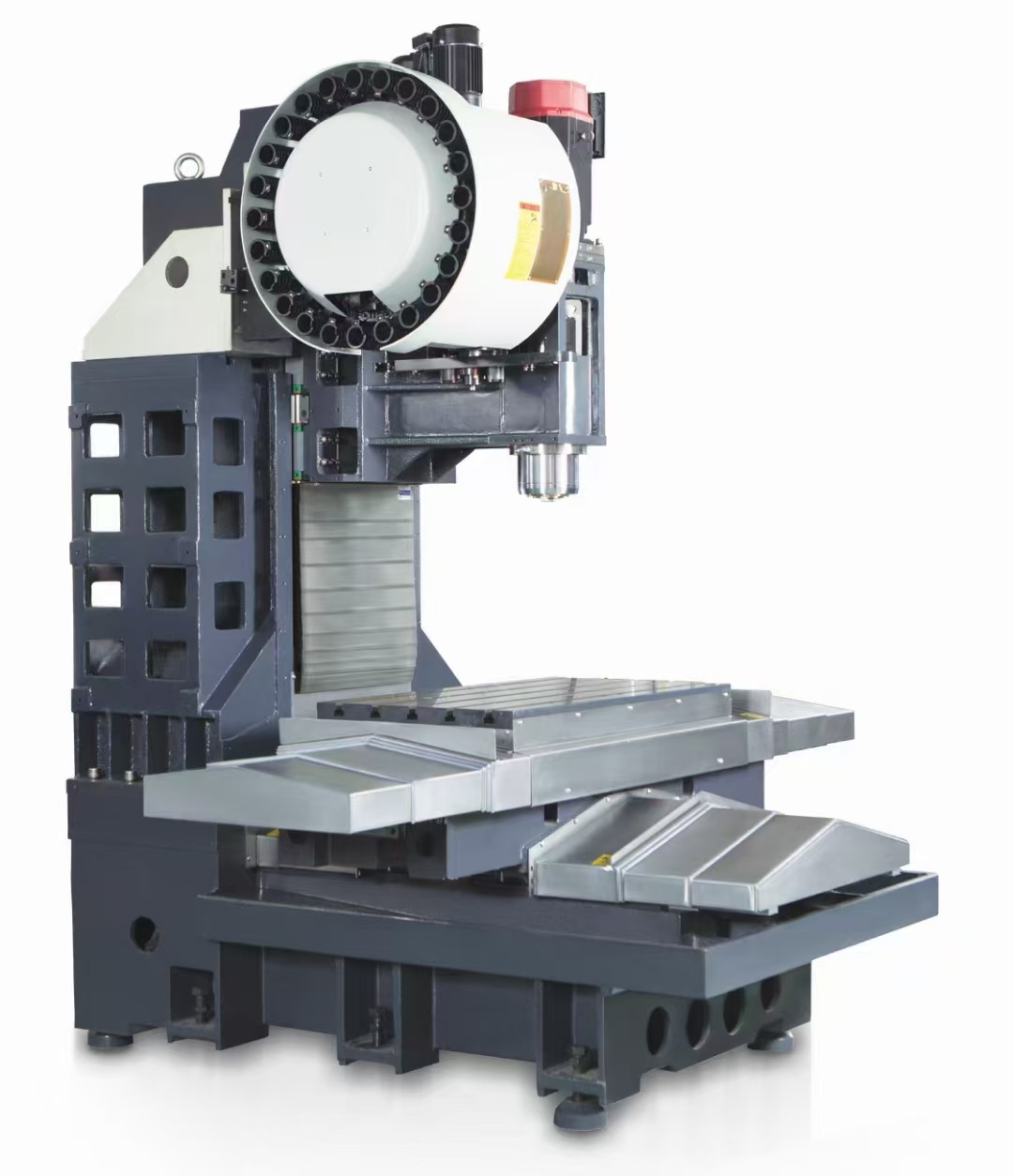

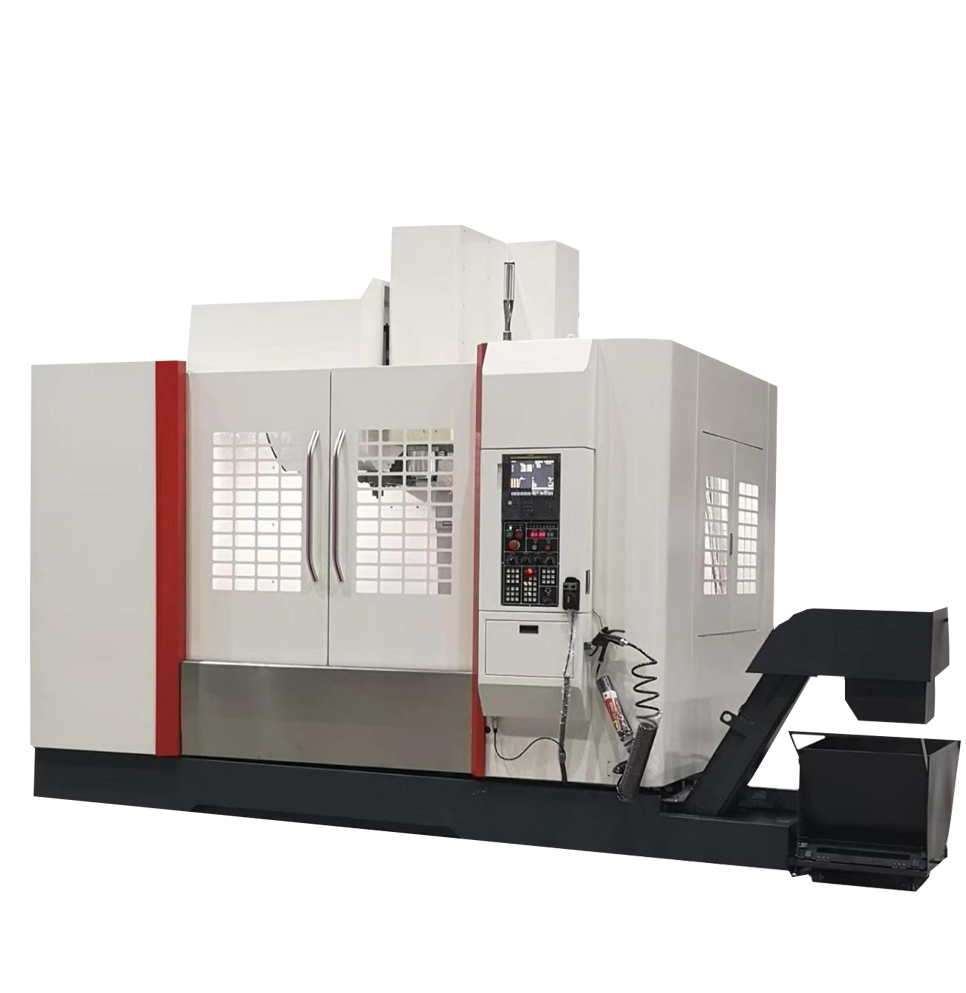

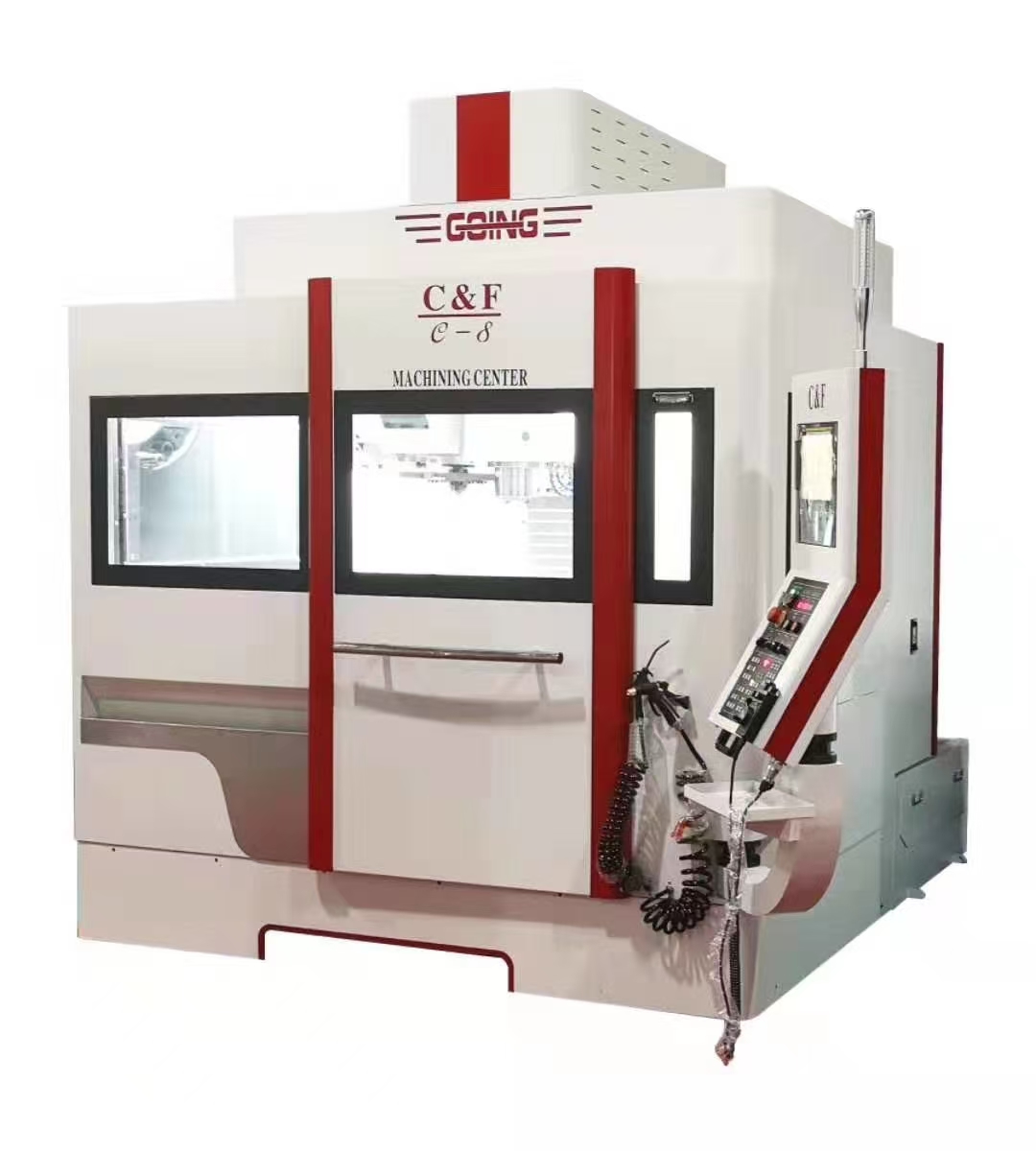

獨特強悍的機械結構,專利技術產品。

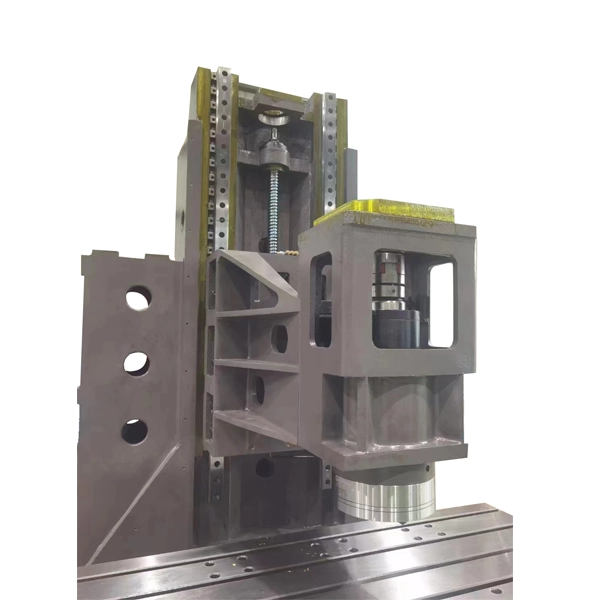

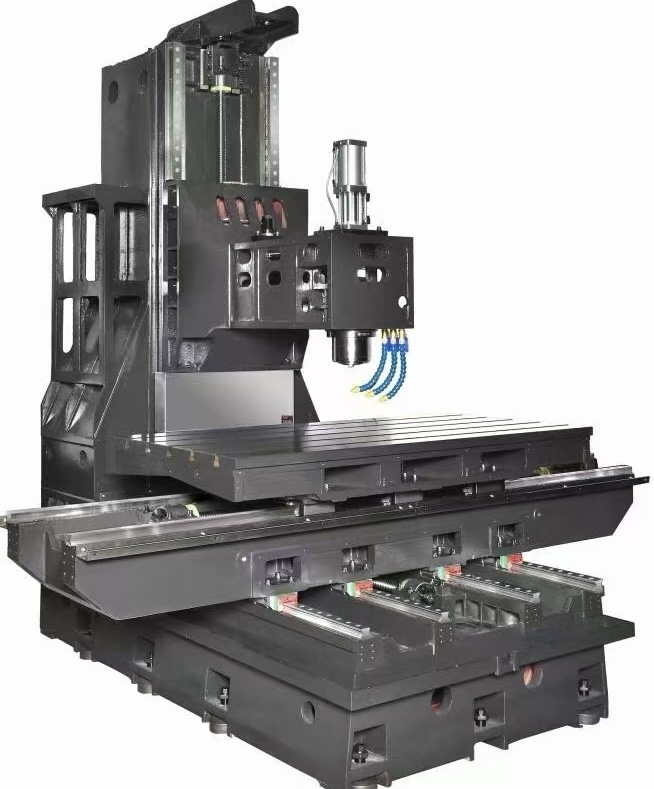

整體式絲杆座電機座,底座立柱加寬,六滑块滾柱線軌整體式多筋主軸箱體,保證剛性穩定性。

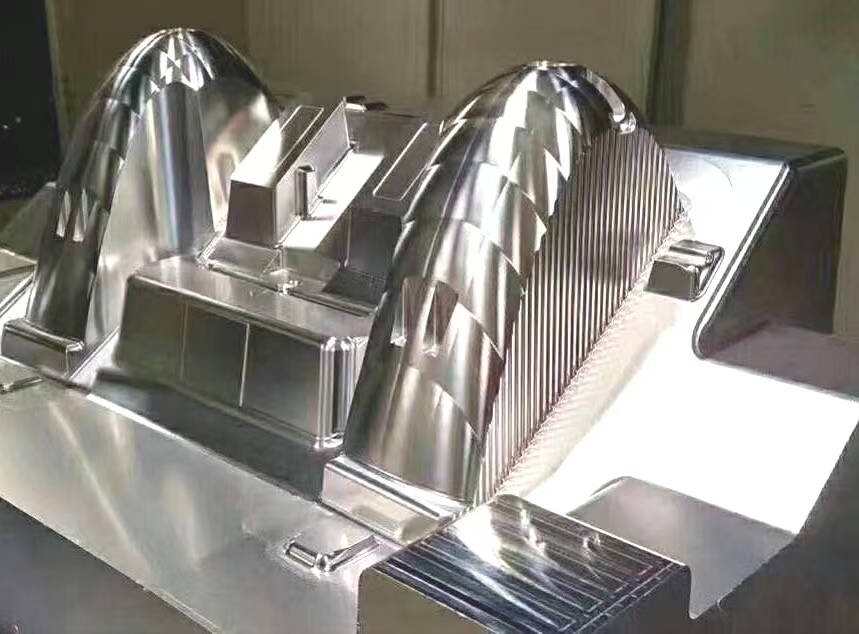

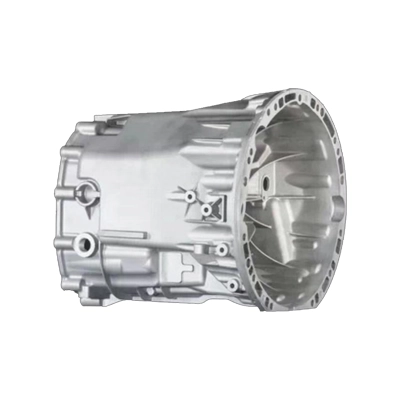

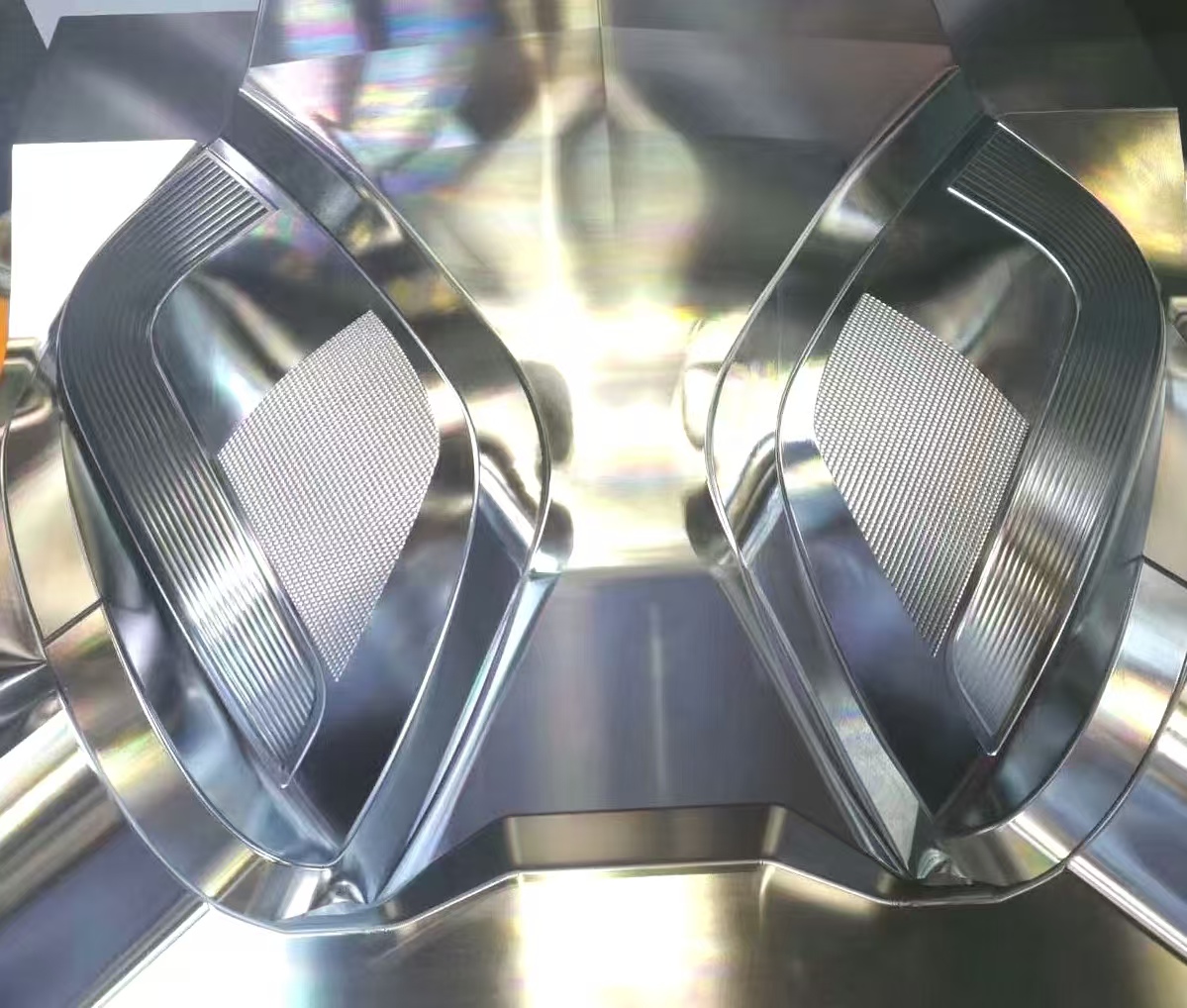

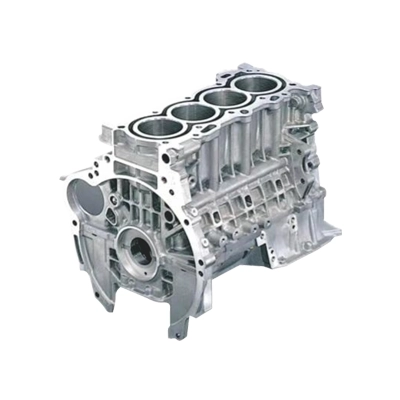

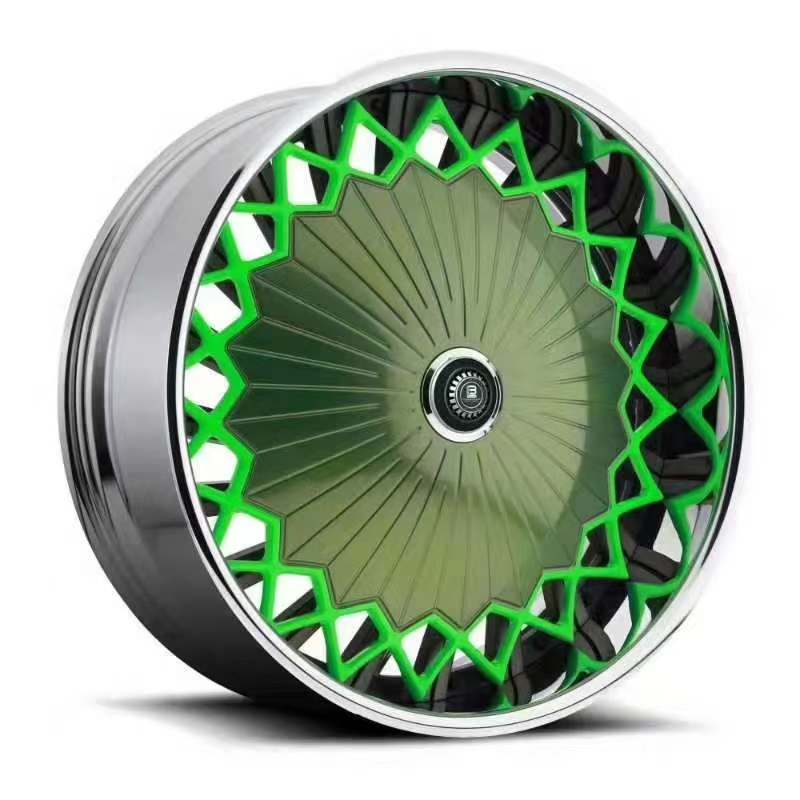

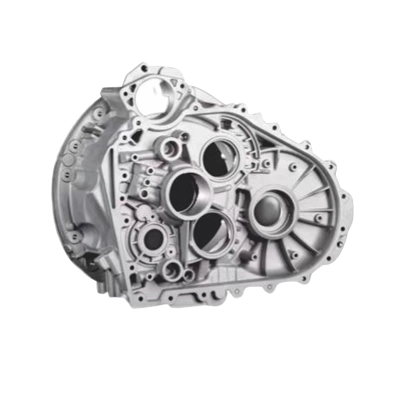

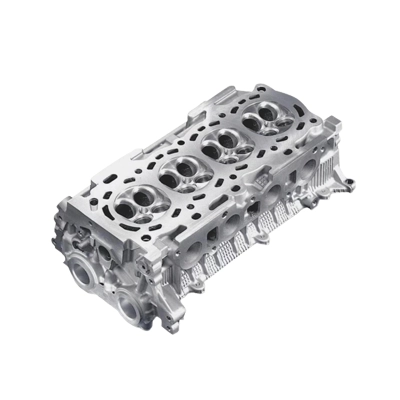

應用於航空航天、汽車、家用電器、醫療模具、金屬加工行業。

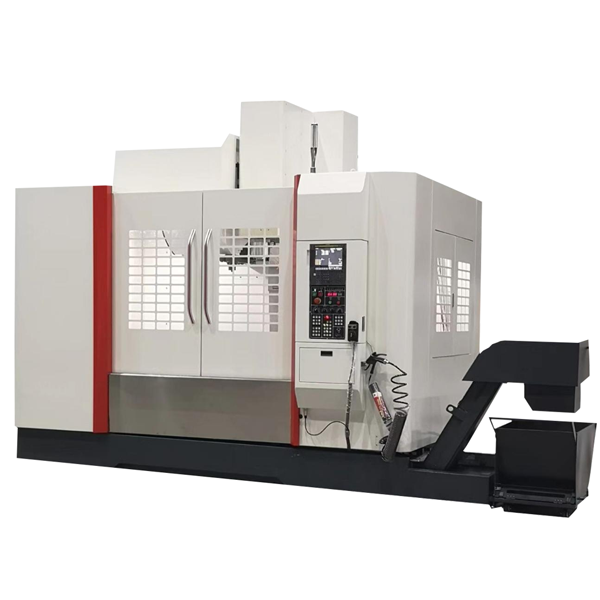

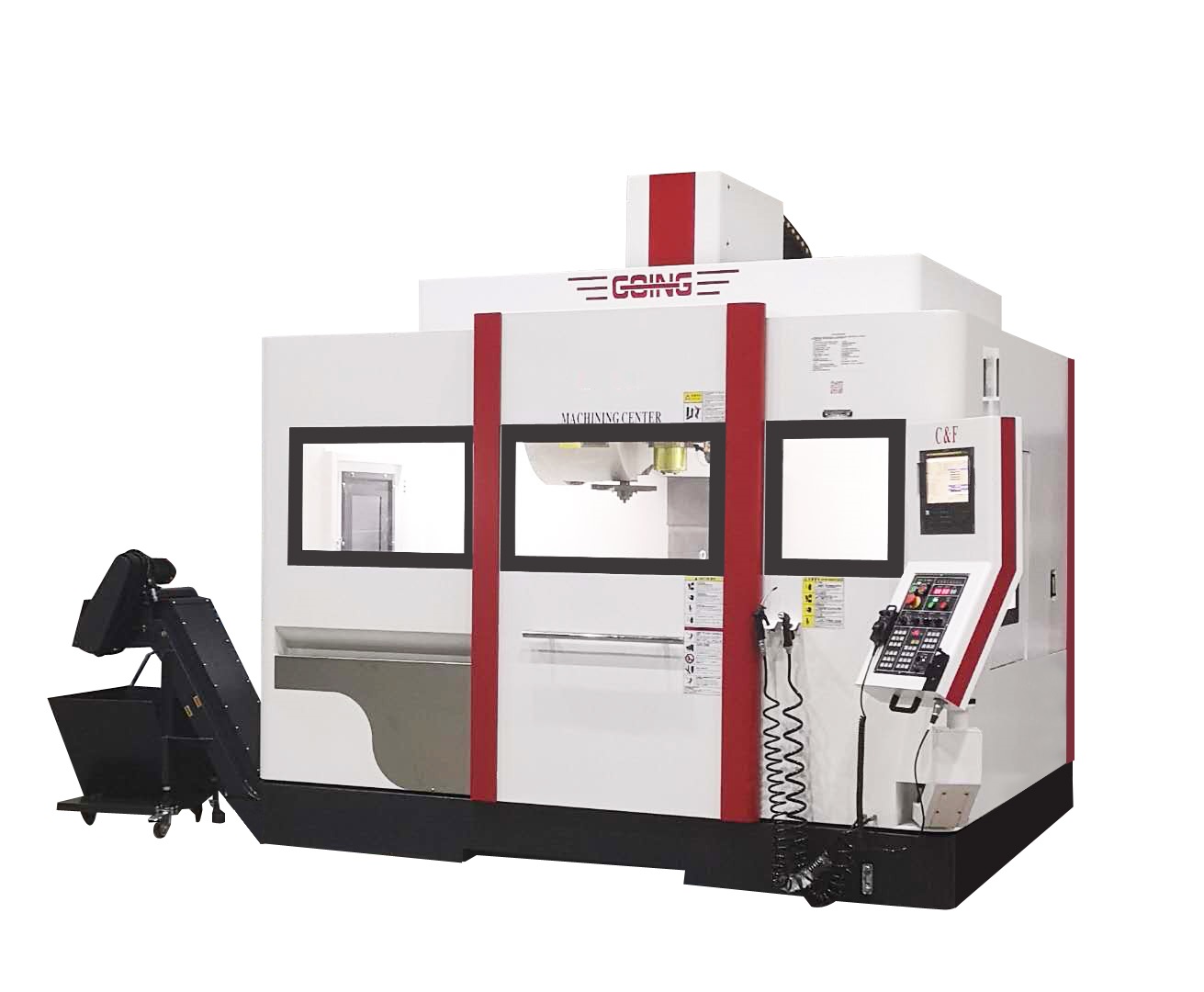

機床型號 | 單位 | GY-855 | C-855 | GY-1100 | C-165 | GY-1200 | GY-1300 | GY-1500 | |
加工範圍 | X軸行程(左右) | mm | 800 | 820 | 1100 | 1100 | 1200 | 1300 | 1500 |
Y軸行程(前後) | mm | 550 | 550 | 600 | 650 | 700 | 700 | 800 | |
Z軸行程(上下) | mm | 550 | 600 | 600 | 700 | 600 | 700 | 700 | |
主軸鼻端至工作臺面距離 | mm | 120-670 | 120-720 | 120-720 | 150--850 | 80-680 | 120-820 | 185-885 | |
主軸中心至立柱軌道面距離 | mm | 595 | 560 | 650 | 747 | 785 | 750 | 865 | |
工作臺規格 | 工作臺尺寸 | mm | 1000*550 | 1000*500 | 1200*600 | 1250*600 | 1360*700 | 1400*700 | 1600*800 |
T型槽規格 | mm | 5-18*90 | 5-18*100 | 5-18*100 | 5-18*115 | 5-18*122 | 5-18*110 | 7-22*110 | |
工作臺最大承重 | kg | 500 | 500 | 800 | 850 | 1000 | 1200 | 1500 | |

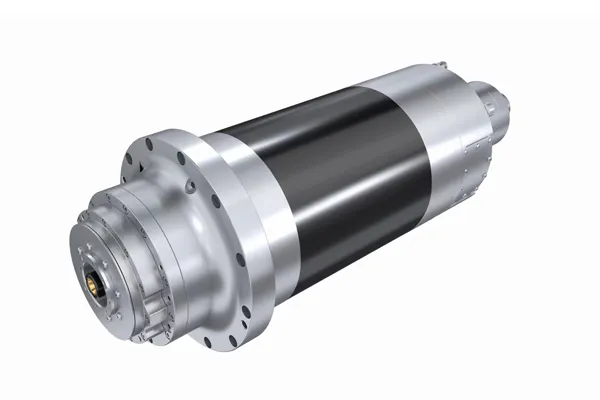

主軸規格 | 主軸轉速 | rpm | 8000/10000/12000/15000 | 6000/8000/10000 | |||||
主軸規格 | / | BT40/ BBT40/ HSK A63 | BT40/BT50 | BT40/BT50 | |||||
傳動方式 | / | 皮帶式/直聯式 | |||||||
電機 | 主軸電機功率 | kw | 11/15 | 11/15 | 11/15 | 15/18 | 15/18 | 15/18 | 15/18 |
X、Y、Z軸電機功率 | kw | 3*3*3 | 3*3*3 | 3*3*3 | 3*3*3 | 3*3*3 | 3*3*3 | 4.5*4.5*4.5 | |
刀庫 | 容量 | T | 24/30 | ||||||
進給 | X、Y、Z軸快速進給 | m/min | 48/48/48 | 48/48/48 | 36/36/36 | 36/36/36 | 36/36/36 | 24/24/24 | 30/30/30 |
X、Y、Z軸切削進給 | m/min | 1-10 | 1-12 | 1-10 | 1-12 | 1-10 | 1-10 | 1-10 | |
絲杆 導軌規格 |
X、Y、Z軸絲杆規格 | mm | 4016/4016/4016 | 4016/4016/4016 | 4012/4012/4012 | 4012/4012/4012 | 4012/4012/4012 | 4512/4512/4512 | 5010/5010/5010 |
X、Y、Z軸導軌規格 | mm | 35/45/45 | 35/45/45 | 45/45/45 | 45/45/45 | 45/55/45 | 45/45/45 | 55/45/55 | |
精度 | 定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
重複定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | |
機器規格 | 機器尺寸 | mm | 2600*2200*2400 | 2700*2300*2640 | 3100*2300*2600 | 3900*2400*3000 | 3600*3000*2700 | 3400*2700*2800 | 3700*2900*3800 |
機器重量 | kg | 5800 | 6800 | 7800 | 9000 | 10000 | 9800 | 15000 | |
由於產品技術不斷更新,以上參數僅供參考 |
