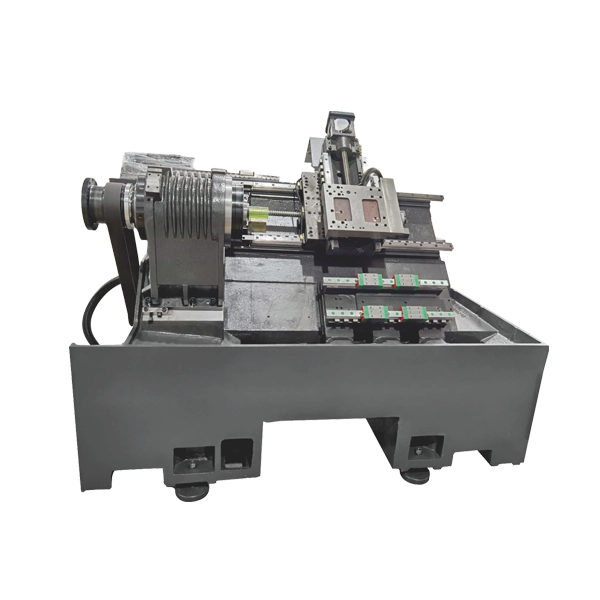

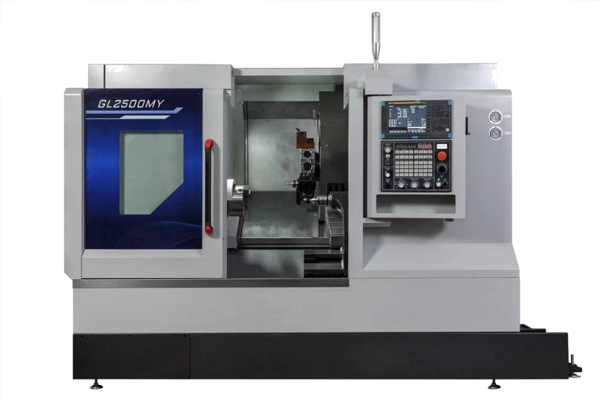

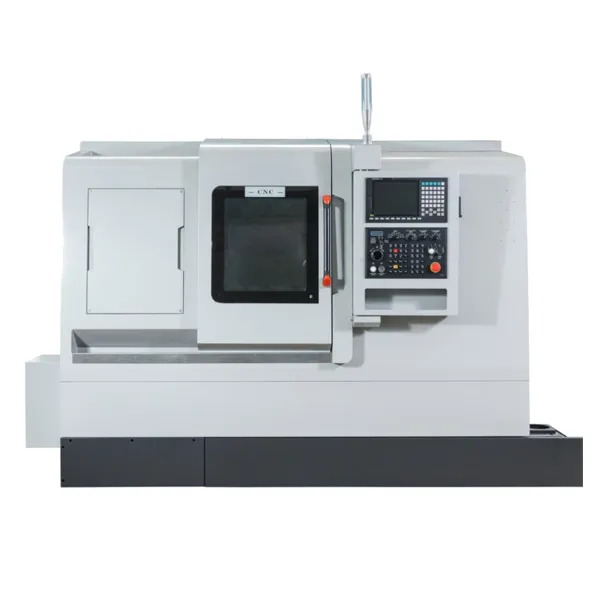

機床型號 | 單位 | GL1500 | GL2000 | GL2500 | |
機床鑄件 | 傾斜角度 | ° | 45° | 45° | 30° |
主 軸 | 主軸鼻端形式 | / | A2-5 | A2-6 | A2-8 |
主軸通孔直徑 | mm | 56 | 61 | 87 | |
三爪卡盤夾持能力 | mm | 6"/φ160 | 8"/φ210 | 10"/φ254 | |
拉杆動作形式 | / | 液壓 | 液壓 | 液壓 | |
數控系統 | 數控系統 | / | 三菱E80/發那科 0I-TF | ||
主軸電機功率 | kw | 7.5/11 | 11/15 | 15/18.5 | |
主軸最高轉速 | rpm | 4500 | 4500 | 3500 | |
主軸輸出轉矩 | Nm | 35.8 | 70 | 118 | |
X軸伺服電機功率 | kw | 1.5 | 1.5 | 2.3 | |
Z軸伺服電機功率 | kw | 1.5 | 1.5 | 2.3 | |
加工範圍 | 最大床身旋徑 | mm | 457 | 460 | 595 |
最大加工工件長度 | mm | 406 | 450 | 600 | |
最大加工工件直徑 | mm | 284 | 300 | 420 | |
最大拉杆通孔直徑 | mm | φ45 | φ52 | φ78 | |
X/Z軸 | X軸行程 | mm | 150 | 210 | 275 |
Z軸行程 | mm | 406 | 450 | 600 | |
X/Z軸快移速率 | m/min | 20 | 20 | 20 | |
X/Z 軸絲杆軌道 | X/Z軸絲杆 | mm | φ28/28 | φ28/28 | φ36/40 |
X/Z軸軌道 | mm | 30/30 | 30/30 | 45/45 | |
精度 | 定位精度 | mm | 0.005 | 0.005 | 0.005 |
重複定位精度 | mm | 0.005 | 0.005 | 0.005 | |
加工圓度 | mm | 0.003 | 0.003 | 0.003 | |
加工圓柱度 | mm | 0.006 | 0.006 | 0.006 | |

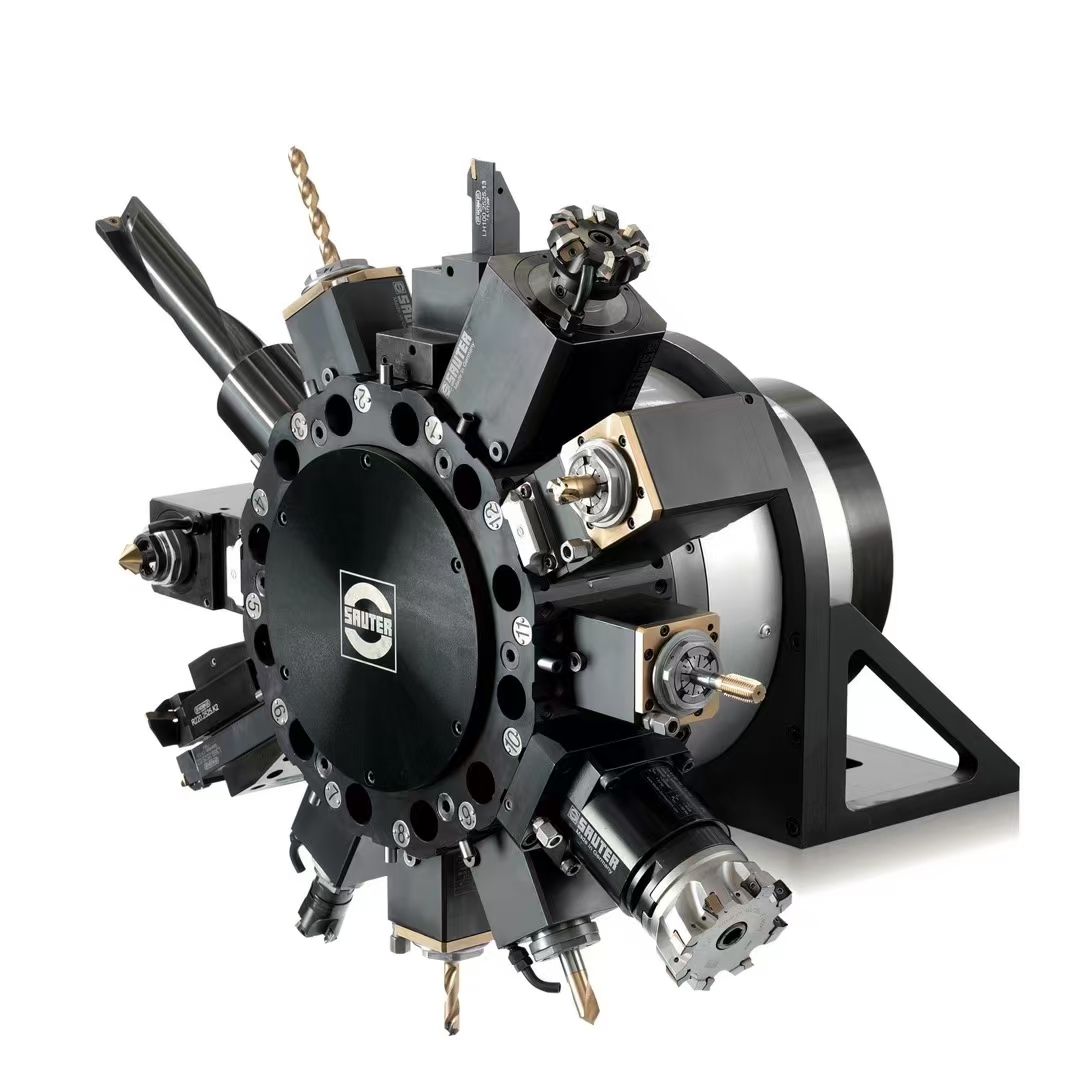

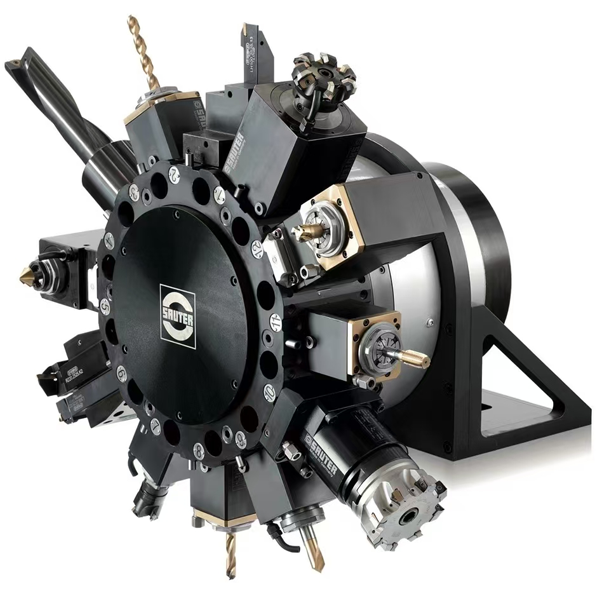

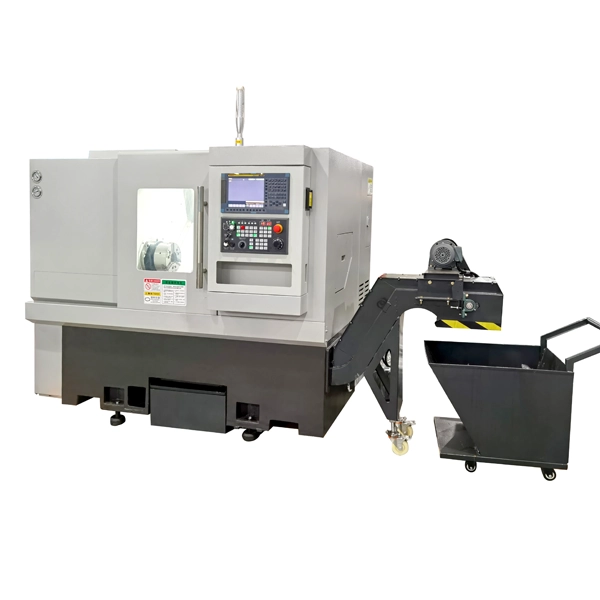

刀塔 | 刀塔驅動形式 | / | 伺服 | 伺服 | 伺服 |
刀塔中心高 | mm | 80 | 80 | 100 | |
刀位數 | T | 8/12 | 8/12 | 8/12 | |
方刀座規格 | mm | 25/20 | 25/20 | 25/20 | |
鏜倒座規格 | mm | 40/32 | 40/32 | 40/32 | |
換到時間(T-T) | S | 0.3 | 0.3 | 0.3 | |
排屑系統 | 切削水箱容量 | L | 120 | 120 | 240 |
切削水壓力 | bar | 2.3 | 2.3 | 2.8 | |
電力需求 | 電壓 | Vac | 380±10% | 380±10% | 380±10% |
功率 | kw | 18 | 22 | 26 | |
相數 | phase | 3 | 3 | 3 | |
頻率 | Hz | 50/60 | 50/60 | 50/60 | |
自動尾座 | 頂尖規格 | / | / | MT4 | MT5 |
尾座行程 | mm | / | 350 | 625 | |
最大夾持工件長度 | mm | / | 350 | 578 | |
機器規格 | 機床尺寸 | mm | 2000*1600*1750 | 2100*1650 *1780 | 2900*1980*1800 |
機床重量 | kg | 2700 | 3000 | 4500 | |
由於產品技術不斷更新,以上參數僅供參考 |
